Tủ điện công nghiệp là giải pháp quan trọng giúp phân phối, điều khiển và bảo vệ hệ thống điện trong nhà máy, công trình. Lựa chọn đúng tủ điện sẽ giúp hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí lâu dài.

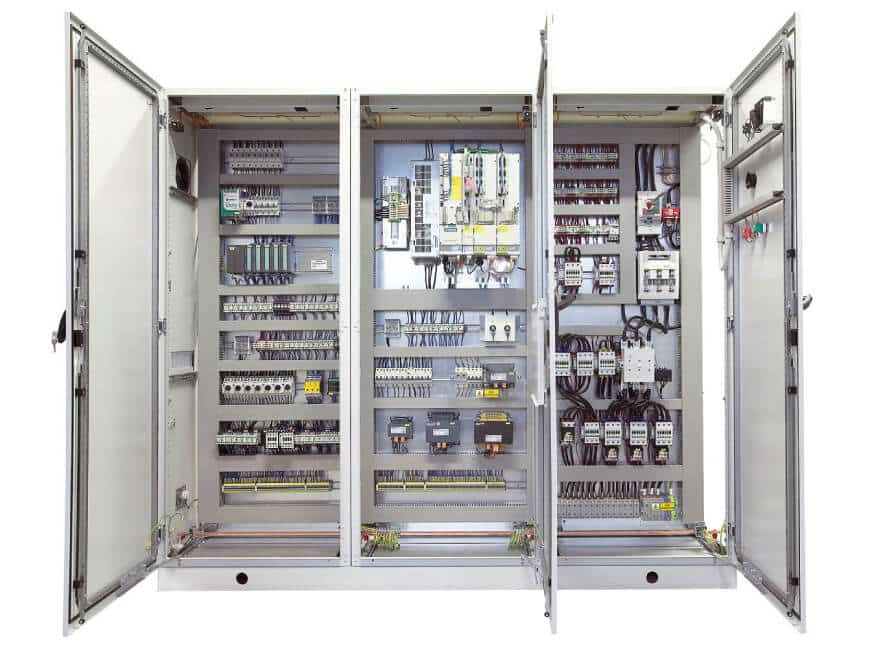

Tủ điện công nghiệp là gì?

Tủ điện công nghiệp là thiết bị dạng hộp, thường làm từ thép sơn tĩnh điện hoặc inox, dùng để chứa và bảo vệ các thiết bị điện như CB, MCCB, contactor, relay, biến tần… Tủ điện có vai trò quan trọng trong hệ thống điện:

• Phân phối điện từ nguồn đến các tải
• Bảo vệ thiết bị khỏi quá tải, ngắn mạch
• Điều khiển máy móc và dây chuyền sản xuất
• Giám sát thông số điện trong hệ thống

Thiết bị này được sử dụng rộng rãi trong nhà máy, khu công nghiệp, tòa nhà và các công trình lớn.

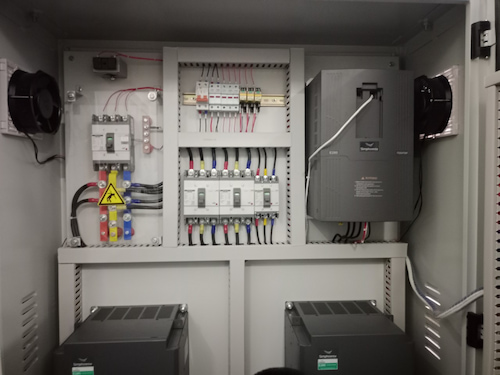

Cấu tạo và nguyên lý hoạt động tủ điện công nghiệp

Để đảm bảo vận hành ổn định, tủ điện công nghiệp được cấu tạo từ nhiều thành phần kết hợp chặt chẽ với nhau.

Cấu tạo tủ điện công nghiệp

Một tủ điện tiêu chuẩn bao gồm:

• Vỏ tủ: Làm từ thép hoặc inox, bảo vệ thiết bị khỏi bụi, nước và va đập
• Thiết bị đóng cắt: CB, MCCB, ACB giúp bảo vệ hệ thống
• Thiết bị điều khiển: Contactor, relay, PLC điều khiển vận hành
• Thanh cái và dây dẫn: Dẫn điện và phân phối nguồn trong tủ
• Thiết bị làm mát: Quạt hoặc điều hòa tủ giúp ổn định nhiệt độ

Nguyên lý hoạt động

Tủ điện hoạt động theo nguyên lý:

• Nhận nguồn điện từ trạm biến áp hoặc nguồn tổng
• Phân phối điện đến các nhánh tải
• Khi có sự cố (quá tải, ngắn mạch), thiết bị bảo vệ sẽ tự động ngắt
• Các thiết bị điều khiển giúp vận hành máy móc theo chương trình

Nhờ đó, toàn bộ hệ thống điện được kiểm soát an toàn và hiệu quả.

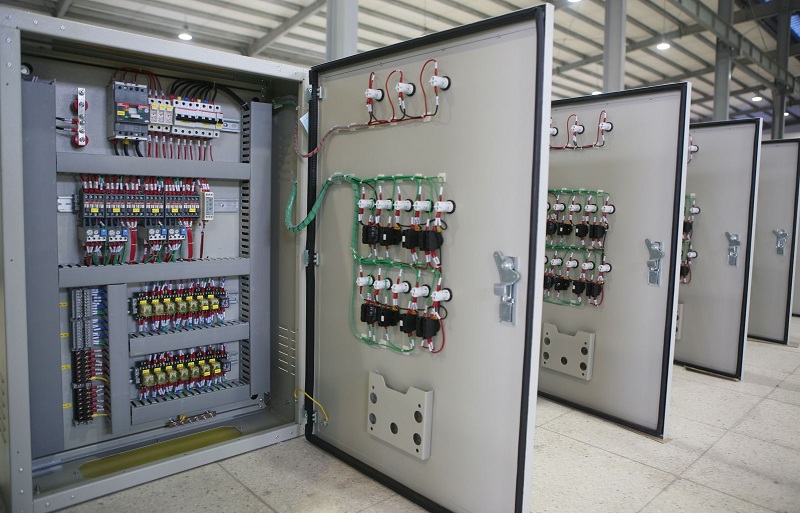

Các loại tủ điện công nghiệp thông dụng

Tủ điện công nghiệp được phân loại dựa trên chức năng và thiết kế để phù hợp với từng hệ thống điện khác nhau. Việc hiểu rõ từng loại sẽ giúp bạn lựa chọn đúng tủ cho công trình, đảm bảo hiệu quả và an toàn.

Theo chức năng

Dựa vào mục đích sử dụng, các loại tủ điện phổ biến gồm:

• Tủ điện phân phối (MSB, DB): Dùng để nhận và phân phối điện từ nguồn tổng đến các nhánh tải trong nhà máy hoặc tòa nhà
• Tủ điện điều khiển (Control Panel): Điều khiển máy móc, dây chuyền sản xuất, tích hợp PLC, relay, biến tần
• Tủ ATS (chuyển nguồn tự động): Tự động chuyển sang nguồn dự phòng khi mất điện
• Tủ bù công suất: Cải thiện hệ số công suất (cosφ), giảm tổn hao và tiết kiệm chi phí điện
• Tủ MCC (Motor Control Center): Điều khiển và bảo vệ nhiều động cơ trong hệ thống công nghiệp

Theo thiết kế và lắp đặt

Ngoài chức năng, tủ điện còn được phân loại theo kiểu dáng và vị trí lắp đặt:

• Tủ đứng (floor standing): Kích thước lớn, dùng cho hệ thống tổng hoặc công suất cao
• Tủ treo tường (wall mounted): Nhỏ gọn, phù hợp hệ thống điện nhánh
• Tủ âm tường: Tính thẩm mỹ cao, thường dùng trong tòa nhà
• Tủ ngoài trời (outdoor): Thiết kế chống nước, chống bụi (IP65–IP66), phù hợp môi trường khắc nghiệt

Các Tiêu Chí Lựa Chọn Tủ Điện Công Nghiệp Chất Lượng Cao

Để đảm bảo hệ thống điện vận hành ổn định, an toàn và bền bỉ, việc lựa chọn tủ điện công nghiệp cần dựa trên nhiều tiêu chí quan trọng về kỹ thuật và thực tế sử dụng.

• Đạt tiêu chuẩn kỹ thuật (IEC, TCVN): Ưu tiên tủ đạt chuẩn IEC 61439 – tiêu chuẩn quốc tế về an toàn, thiết kế và khả năng chịu tải của tủ điện
• Chất liệu vỏ tủ: Thép sơn tĩnh điện (phổ biến, giá tốt) hoặc inox (chống gỉ, dùng môi trường ẩm, hóa chất)
• Cấp bảo vệ IP phù hợp: IP54 dùng trong nhà xưởng, IP65–IP66 dùng ngoài trời hoặc môi trường bụi, ẩm
• Thiết bị bên trong chính hãng: Nên dùng linh kiện từ các hãng lớn như Schneider Electric, ABB, LS Electric, Mitsubishi Electric để đảm bảo độ bền
• Thiết kế bố trí khoa học: Phân chia rõ mạch động lực – điều khiển, dễ bảo trì và nâng cấp
• Kích thước và công suất phù hợp: Đủ không gian lắp thiết bị và dự phòng mở rộng trong tương lai
• Khả năng tản nhiệt và làm mát: Có quạt hoặc điều hòa tủ để tránh quá nhiệt khi vận hành
• Đơn vị sản xuất, lắp đặt uy tín: Có kinh nghiệm, cung cấp đầy đủ CO/CQ và test nghiệm thu

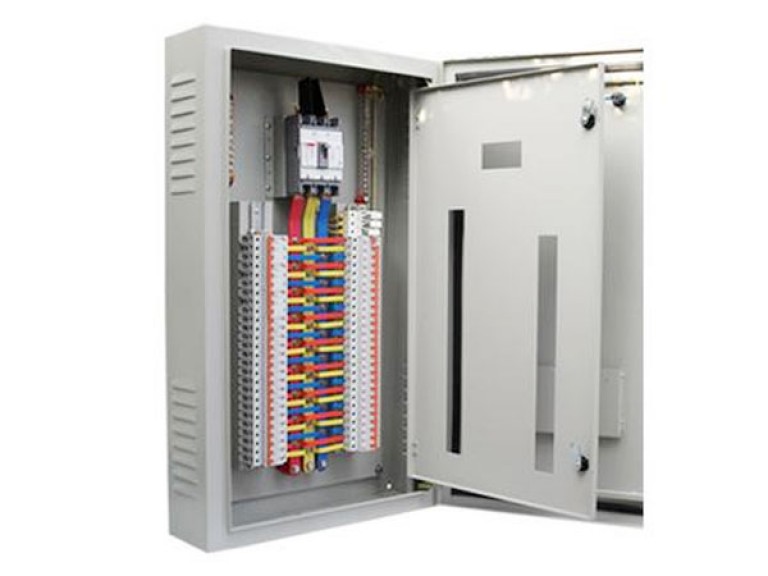

Mua tủ điện công nghiệp ở đâu chất lượng, chiết khấu cao?

Nếu bạn đang tìm đơn vị thiết kế – thi công – cung cấp tủ điện công nghiệp chính hãng, giá tốt cho công trình, thì Blemco chính là lựa chọn phù hợp.

Vì sao nên chọn tủ điện công nghiệp tại Blemco?

• Thiết kế theo yêu cầu thực tế: Tối ưu theo tải, mặt bằng và đặc thù từng công trình
• Sử dụng thiết bị chính hãng: Đầy đủ CO/CQ, đảm bảo tiêu chuẩn kỹ thuật và độ bền
• Gia công trực tiếp tại xưởng: Chủ động tiến độ, kiểm soát chất lượng tốt
• Đội ngũ kỹ sư giàu kinh nghiệm: Tư vấn đúng giải pháp, hạn chế rủi ro vận hành
• Thi công trọn gói: Khảo sát – thiết kế – lắp đặt – bảo trì

Chiết khấu lên đến 50% cho dự án Blemco mang đến chính sách giá cực kỳ cạnh tranh:

• Chiết khấu tới 50% cho đơn hàng số lượng lớn
• Báo giá nhanh theo bản vẽ hoặc yêu cầu kỹ thuật
• Tối ưu chi phí nhưng vẫn đảm bảo chất lượng và an toàn

Liên hệ ngay Blemco để được tư vấn và báo giá tủ điện công nghiệp phù hợp nhất cho công trình của bạn.

• Website: Blemco.vn

• Địa chỉ: 954/5/5 Quang Trung, P. Thông Tây Hội, tp. Hồ Chí Minh

• Email: sale@blemco.vn

• Hotline: 0982 571 859

Câu hỏi thường gặp về tủ điện công nghiệp

1. Có những loại tủ điện công nghiệp nào phổ biến?

Tủ điện công nghiệp hiện có nhiều loại, phổ biến nhất là tủ điện điều khiển, tủ điện phân phối và tủ điện động lực. Mỗi loại dùng cho mục đích khác nhau trong hệ thống điện của nhà máy, xưởng sản xuất.

2. Tủ điện công nghiệp chuẩn NEMA 4 là gì?

Tủ điện công nghiệp NEMA 4 có khả năng chống nước, chống bụi và chịu được môi trường ngoài trời hoặc trong nhà xưởng có ẩm ướt, mà vẫn bảo vệ tốt các thiết bị bên trong.

3. Sự khác nhau giữa tủ điện công nghiệp và hộp điện (enclosure) là gì?

Hộp điện (enclosure) thường là vỏ bảo vệ đơn giản, còn tủ điện công nghiệp là hệ thống hoàn chỉnh, có khung, bản vẽ và bố trí thiết bị điện bên trong, dùng cho phân phối và điều khiển điện trong công nghiệp.

4. Tủ điện công nghiệp NEMA 12 là gì?

NEMA 12 là loại tủ điện công nghiệp chống bụi, chống dầu mỡ và hơi ẩm, thường sử dụng trong nhà xưởng, xưởng cơ khí hoặc môi trường khô thoáng trong nhà máy.

5. Có mấy loại tủ điện công nghiệp cơ bản?

Thường có ba loại: tủ điện phân phối, tủ điện điều khiển và tủ điện động lực. Mỗi loại phục vụ mục đích riêng trong hệ thống điện công nghiệp.

6. Quy tắc 80% cho tủ điện công nghiệp là gì?

Quy tắc 80% nói rằng dòng điện sử dụng liên tục không nên vượt quá 80% công suất định mức của aptomat hoặc tủ điện, giúp đảm bảo an toàn và kéo dài tuổi thọ thiết bị.

7. Quy tắc 36 inch cho tủ điện công nghiệp là gì?

Khoảng cách 36 inch (tương đương 91 cm) là khoảng không gian phía trước tủ điện cần đảm bảo để nhân viên vận hành, bảo trì dễ dàng và an toàn.

8. Tủ điện công nghiệp chuẩn NEMA 7 là gì?

NEMA 7 là tủ điện công nghiệp chống cháy nổ, dùng trong môi trường nguy hiểm như nhà máy hóa chất hoặc kho chứa khí dễ cháy.

9. Tủ điện công nghiệp chuẩn NEMA 3 là gì?

NEMA 3 là loại tủ điện công nghiệp chống mưa, chống bụi và sử dụng ngoài trời hoặc trong nhà xưởng có độ ẩm thấp.

10. Quy tắc 120% cho tủ điện công nghiệp là gì?

Quy tắc 120% dùng khi tính toán dòng điện cho thiết bị quá tải ngắn hạn, đảm bảo an toàn khi tủ điện chịu đựng các dòng tăng đột biến trong thời gian ngắn.

11. Tủ điện ESD là gì?

Tủ điện ESD (Electrostatic Discharge) được thiết kế chống tĩnh điện, bảo vệ các thiết bị điện nhạy cảm trong các ngành điện tử hoặc phòng sạch.

12. Tủ điện công nghiệp chuẩn NEMA 5 là gì?

NEMA 5 là loại tủ điện công nghiệp chống bụi, không chịu được nước trực tiếp, thích hợp dùng trong nhà xưởng khô.

13. NEMA 4 và NEMA 12, loại nào tốt hơn?

NEMA 4 bảo vệ tốt hơn trong môi trường ẩm ướt hoặc ngoài trời, còn NEMA 12 thích hợp môi trường khô, nhiều bụi hoặc dầu mỡ. Lựa chọn tùy vào điều kiện sử dụng.

14. Độ dày vỏ tủ điện công nghiệp là bao nhiêu?

Độ dày vỏ tủ điện công nghiệp thường từ 1,2 mm đến 2 mm với tủ thép, riêng tủ inox có thể dày hơn tùy yêu cầu chống ăn mòn.

15. Tủ điện trong NEC là gì?

Trong tiêu chuẩn NEC (National Electrical Code), tủ điện là vỏ bảo vệ các thiết bị điện, đảm bảo an toàn điện và bảo vệ người vận hành.
