Đồng Hồ Đo Lưu Lượng Siêu Âm – Ultrasonic Flow Meter

Đồng hồ đo lưu lượng siêu âm (Ultrasonic Flow Meter) là thiết bị sử dụng sóng siêu âm để xác định tốc độ dòng chảy và tính toán lưu lượng của chất lỏng trong đường ống. Thiết bị có ưu điểm không cần tiếp xúc trực tiếp với môi chất ở nhiều cấu hình, hạn chế tổn thất áp suất và phù hợp với các hệ thống đo lưu lượng nước, chất lỏng trong nhà máy.

Cấu tạo, nguyên lý hoạt động lưu lượng kế siêu âm

Để hiểu rõ khả năng đo của đồng hồ đo lưu lượng siêu âm, cần nắm được cấu tạo của cảm biến cũng như cách thiết bị phát, nhận và xử lý sóng siêu âm. Tùy từng model, cấu hình có thể khác nhau nhưng nhìn chung lưu lượng kế siêu âm đều gồm bộ cảm biến và bộ xử lý tín hiệu để xác định vận tốc dòng chảy và tính toán lưu lượng.

Cấu tạo

Một hệ thống Ultrasonic Flow Meter thông thường gồm bộ cảm biến và bộ hiển thị/xử lý tín hiệu. Cấu hình thực tế có thể khác nhau tùy thiết kế của từng hãng và từng model.

Các bộ phận cơ bản có thể bao gồm:

• Cảm biến siêu âm: Phát và nhận tín hiệu sóng siêu âm để xác định đặc tính dòng chảy.
• Bộ chuyển đổi tín hiệu: Tiếp nhận tín hiệu từ cảm biến, xử lý dữ liệu và tính toán lưu lượng.
• Màn hình hiển thị: Hiển thị lưu lượng tức thời, tổng lưu lượng hoặc các thông số đo khác tùy model.
• Bộ nguồn: Cung cấp nguồn điện cho bộ đo và cảm biến.
• Ngõ ra tín hiệu: Có thể bao gồm 4-20 mA, pulse, relay hoặc các chuẩn truyền thông tùy cấu hình.
• Đường truyền tín hiệu: Kết nối cảm biến với bộ xử lý trong các thiết kế sử dụng cảm biến rời.

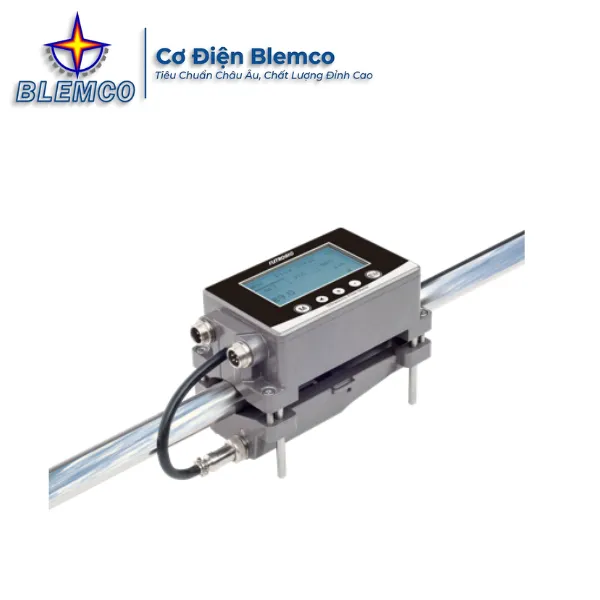

Với loại cảm biến kẹp ngoài, cảm biến thường được cố định trực tiếp lên bề mặt đường ống. Cách thiết kế này giúp việc lắp đặt trở nên linh hoạt hơn trong các hệ thống hiện hữu, đặc biệt khi không thuận tiện để tháo đường ống hoặc dừng dây chuyền trong thời gian dài.

Nguyên lý hoạt động

Nguyên lý hoạt động của lưu lượng kế siêu âm dựa trên sự thay đổi của tín hiệu siêu âm khi truyền qua dòng chất lỏng.

Đối với phương pháp Transit Time, hai cảm biến thường được bố trí theo hướng dòng chảy và ngược hướng dòng chảy. Tín hiệu siêu âm được truyền qua môi chất theo hai chiều, sau đó bộ xử lý xác định sự chênh lệch thời gian truyền giữa hai hướng.

Khi chất lỏng đứng yên, thời gian truyền của sóng theo hai hướng gần tương đương. Khi chất lỏng chuyển động, tín hiệu truyền theo hướng dòng chảy và ngược hướng dòng chảy sẽ có sự khác biệt về thời gian truyền.

Bộ xử lý sử dụng sự chênh lệch này để xác định vận tốc dòng chảy, sau đó kết hợp với tiết diện bên trong đường ống để tính toán lưu lượng.

Có thể hiểu đơn giản quá trình đo gồm:

Sóng siêu âm → truyền qua môi chất → cảm biến thu tín hiệu → bộ xử lý phân tích → tính vận tốc dòng chảy → hiển thị lưu lượng.

Do đó, điều kiện đường ống và môi chất có ảnh hưởng trực tiếp đến khả năng đo. Việc lựa chọn vị trí lắp đặt, khoảng cách cảm biến và cấu hình thiết bị cần được thực hiện phù hợp với yêu cầu của từng hệ thống.

Ứng dụng thực tế của Ultrasonic Flow Meter

Ultrasonic Flow Meter được sử dụng trong nhiều hệ thống công nghiệp nhờ khả năng đo lưu lượng linh hoạt và có nhiều lựa chọn về cấu hình cảm biến.

Một số ứng dụng phổ biến gồm:

• Hệ thống cấp nước: Đo lưu lượng nước sạch, nước cấp cho nhà máy, khu công nghiệp và tòa nhà.
• Hệ thống xử lý nước: Theo dõi lưu lượng nước đầu vào, đầu ra hoặc lưu lượng giữa các công đoạn xử lý.
• Hệ thống HVAC: Đo lưu lượng nước lạnh, nước giải nhiệt trong hệ thống chiller và các đường ống tuần hoàn.
• Nhà máy sản xuất: Giám sát lượng nước hoặc chất lỏng sử dụng trong quá trình sản xuất.
• Hệ thống phân phối nước: Theo dõi lưu lượng trên các tuyến đường ống lớn.
• Hệ thống quản lý năng lượng: Thu thập dữ liệu lưu lượng để phục vụ tính toán và tối ưu hóa vận hành.
• Hệ thống kiểm tra và cân bằng lưu lượng: Hỗ trợ kiểm tra lưu lượng tại nhiều vị trí trong đường ống.
• Ứng dụng đo tạm thời: Một số loại dạng kẹp ngoài phù hợp với nhu cầu kiểm tra, khảo sát hoặc đánh giá lưu lượng trên hệ thống có sẵn.

Đối với những hệ thống cần đo trên đường ống đang vận hành, dạng đồng hồ đo lưu lượng siêu âm kẹp ngoài có thể là phương án đáng cân nhắc vì cảm biến được lắp phía ngoài đường ống, tùy yêu cầu kỹ thuật và điều kiện thực tế.

Cách lắp đặt lưu lượng kế siêu âm

Việc lắp đặt lưu lượng kế siêu âm cần được thực hiện đúng hướng dẫn của nhà sản xuất để đảm bảo tín hiệu đo ổn định. Vị trí cảm biến, tình trạng đường ống và điều kiện dòng chảy đều có thể ảnh hưởng đến kết quả đo.

1. Xác định đúng thông số đường ống

Trước khi lắp đặt, cần kiểm tra:

• Đường kính ngoài và đường kính trong của đường ống.
• Vật liệu đường ống.
• Độ dày thành ống.
• Môi chất cần đo.
• Nhiệt độ và áp suất làm việc.
• Khoảng lưu lượng dự kiến.
• Tình trạng lớp phủ hoặc lớp sơn bên ngoài đường ống.

Các thông số này đặc biệt quan trọng với loại cảm biến kẹp ngoài vì thiết bị phải truyền tín hiệu siêu âm xuyên qua thành ống và môi chất.

2. Chọn vị trí lắp đặt

Nên ưu tiên đoạn ống thẳng, hạn chế ảnh hưởng của dòng chảy rối.

Tránh lắp cảm biến quá gần:

• Co ống.
• Van.
• Bơm.
• Tê đường ống.
• Đoạn thu hoặc mở rộng đường kính.
• Các vị trí tạo xoáy hoặc nhiễu dòng.

Khoảng cách đoạn ống thẳng cần tuân thủ yêu cầu của từng model và hướng dẫn từ nhà sản xuất.

3. Làm sạch bề mặt đường ống

Đối với cảm biến kẹp ngoài, vị trí tiếp xúc cần được làm sạch để loại bỏ bụi bẩn, dầu mỡ, lớp gỉ hoặc các vật liệu có thể làm ảnh hưởng đến khả năng truyền sóng siêu âm.

Sau đó, cảm biến được đặt đúng vị trí và cố định chắc chắn lên đường ống.

4. Lắp cảm biến đúng khoảng cách

Khoảng cách giữa các cảm biến cần được thiết lập theo thông số mà bộ chuyển đổi yêu cầu. Việc đặt sai khoảng cách có thể khiến tín hiệu nhận được không ổn định hoặc làm sai lệch kết quả đo.

5. Kết nối và cài đặt

Sau khi lắp cảm biến, tiến hành kết nối với bộ xử lý và cài đặt các thông số như:

• Vật liệu đường ống.
• Đường kính đường ống.
• Độ dày thành ống.
• Loại môi chất.
• Phương pháp lắp cảm biến.
• Đơn vị đo.
• Dải đo.
• Các thông số đầu ra.

Cuối cùng, cần kiểm tra tín hiệu và đối chiếu với điều kiện vận hành thực tế trước khi đưa thiết bị vào sử dụng chính thức.

Lưu ý khi mua đồng hồ đo lưu lượng siêu âm

Không phải mọi đồng hồ đo lưu lượng siêu âm đều phù hợp với cùng một hệ thống. Để tránh lựa chọn sai model hoặc phải thay đổi thiết bị sau khi mua, doanh nghiệp nên xác định trước các thông số kỹ thuật quan trọng.

Môi chất cần đo

Cần cung cấp chính xác loại chất lỏng cần đo. Nước sạch, nước tuần hoàn, nước thải hoặc các chất lỏng có hàm lượng cặn khác nhau có thể yêu cầu cấu hình thiết bị khác nhau.

Kích thước đường ống

DN hoặc đường kính thực tế của đường ống là thông số quan trọng khi lựa chọn cảm biến. Với loại kẹp ngoài, cần cung cấp đầy đủ thông tin về đường kính và vật liệu đường ống để xác định khả năng tương thích.

Nhiệt độ và áp suất

Nhiệt độ môi chất và điều kiện môi trường cần nằm trong giới hạn cho phép của cảm biến. Nếu sử dụng trong hệ thống có nhiệt độ cao, cần kiểm tra kỹ dải nhiệt độ làm việc của từng model.

Dải lưu lượng

Không nên chỉ cung cấp DN mà bỏ qua lưu lượng thực tế. Nên xác định lưu lượng tối thiểu, lưu lượng thông thường và lưu lượng tối đa để lựa chọn thiết bị có dải đo phù hợp.

Kiểu cảm biến

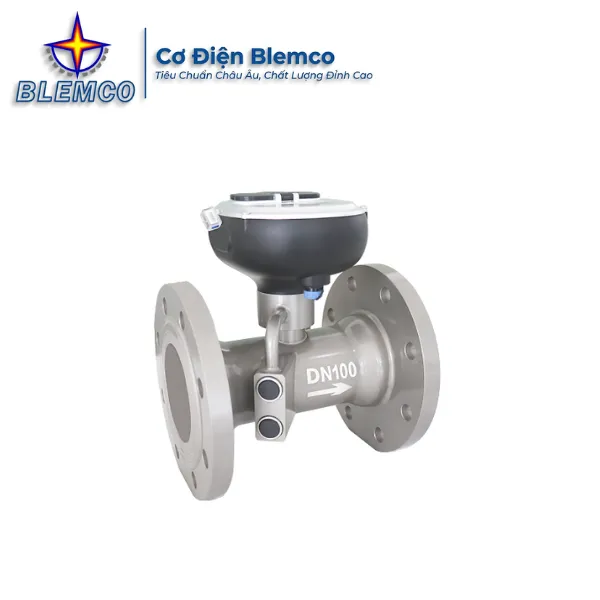

Tùy hệ thống có thể lựa chọn cảm biến kẹp ngoài hoặc dạng lắp trực tiếp. Nếu không muốn can thiệp vào đường ống hiện hữu, cảm biến kẹp ngoài có thể là một phương án phù hợp trong điều kiện thiết bị đáp ứng yêu cầu kỹ thuật.

Tín hiệu đầu ra

Nếu thiết bị được kết nối với PLC, SCADA hoặc hệ thống quản lý tập trung, cần kiểm tra chuẩn tín hiệu trước khi đặt hàng.

Một số lựa chọn thường gặp gồm:

• 4-20 mA.
• Pulse.
• Relay.
• RS485/Modbus.
• Các chuẩn truyền thông khác tùy model.

Chứng từ và nguồn gốc

Đối với thiết bị sử dụng trong nhà máy, dự án M&E hoặc hệ thống có yêu cầu nghiệm thu, người mua nên xác nhận ngay từ đầu về CO, CQ, catalogue, datasheet, test report, calibration certificate hoặc các tài liệu liên quan nếu dự án yêu cầu.

Gía đồng hồ đo lưu lượng siêu âm [BÁO GIÁ 2026]

Giá đồng hồ đo lưu lượng siêu âm không có một mức cố định cho tất cả các model. Giá thiết bị phụ thuộc vào thương hiệu, phương pháp đo, loại cảm biến, kích thước đường ống, dải đo, vật liệu, nhiệt độ làm việc và các tùy chọn tín hiệu đi kèm.

Đối với các dự án nhà máy, BLEMCO khuyến nghị khách hàng cung cấp một số thông tin kỹ thuật trước khi yêu cầu báo giá để lựa chọn đúng cấu hình, tránh tình trạng báo giá theo tên thiết bị nhưng khi triển khai thực tế lại không phù hợp.

Các thông tin nên cung cấp gồm:

Thông số	Nội dung cần xác định
Loại môi chất	Nước sạch, nước thải, nước tuần hoàn hoặc chất lỏng khác
Đường kính ống	DN hoặc đường kính thực tế
Vật liệu ống	Thép, inox, PVC, HDPE…
Nhiệt độ	Nhiệt độ min/max của môi chất
Áp suất	Áp suất làm việc của hệ thống
Lưu lượng	Min / Normal / Max
Kiểu cảm biến	Kẹp ngoài hoặc dạng lắp trực tiếp
Nguồn cấp	Theo yêu cầu hệ thống
Tín hiệu đầu ra	4-20 mA, Pulse, RS485/Modbus…
Yêu cầu chứng từ	CO, CQ, Calibration, Test Report…

Cần báo giá đồng hồ đo lưu lượng theo đúng model và cấu hình? Liên hệ BLEMCO để được tư vấn và nhận báo giá nhanh theo thông số thực tế của hệ thống.

Mua Ultrasonic Flow Meter ở đâu chính hãng đủ CO/CQ?

Nếu đang tìm mua Ultrasonic Flow Meter cho nhà máy, hệ thống cấp nước, HVAC hoặc dự án M&E, BLEMCO cung cấp giải pháp lựa chọn thiết bị dựa trên yêu cầu kỹ thuật thực tế thay vì chỉ báo giá theo tên sản phẩm.

BLEMCO hỗ trợ khách hàng từ bước xác định thông số đến lựa chọn model, báo giá và chuẩn bị hồ sơ thiết bị theo yêu cầu dự án.

• Tư vấn model theo môi chất và kích thước đường ống.
• Kiểm tra cấu hình dựa trên dải lưu lượng, nhiệt độ và áp suất.
• Hỗ trợ lựa chọn cảm biến phù hợp với hệ thống hiện hữu.
• Cung cấp catalogue và tài liệu kỹ thuật để khách hàng kiểm tra trước khi đặt hàng.
• Hỗ trợ báo giá cho từng model, cấu hình và số lượng.
• Có thể cung cấp CO/CQ cùng các chứng từ liên quan tùy từng sản phẩm và yêu cầu dự án.
• Hỗ trợ khách hàng M&E, nhà máy, EPC và đơn vị tích hợp hệ thống trong quá trình lựa chọn thiết bị.

Đừng chọn Ultrasonic Flow Meter chỉ dựa trên giá. Hãy gửi BLEMCO thông tin DN, môi chất và lưu lượng để được tư vấn đúng model, đúng cấu hình và nhận báo giá tốt cho dự án.

Câu hỏi thường gặp

Cách sử dụng lưu lượng kế siêu âm như thế nào?

Để sử dụng lưu lượng kế siêu âm, người dùng cần lắp cảm biến đúng vị trí, nhập chính xác thông số đường ống và môi chất, sau đó kiểm tra tín hiệu trước khi đưa thiết bị vào vận hành. Với từng model, thao tác cài đặt và khoảng cách cảm biến có thể khác nhau nên cần thực hiện theo hướng dẫn kỹ thuật của nhà sản xuất.

Những lỗi thường gặp ở đồng hồ đo lưu lượng siêu âm là gì?

Một số lỗi thường gặp gồm tín hiệu yếu, không nhận được tín hiệu từ cảm biến, giá trị lưu lượng không ổn định hoặc kết quả đo sai lệch do lắp đặt không đúng vị trí. Nguyên nhân có thể đến từ khoảng cách cảm biến, thông số đường ống nhập sai, bề mặt đường ống không phù hợp, môi chất không đáp ứng điều kiện đo hoặc dòng chảy bị nhiễu.

Đồng hồ đo lưu lượng siêu âm có tuổi thọ bao lâu?

Tuổi thọ của đồng hồ đo lưu lượng siêu âm phụ thuộc vào chất lượng thiết bị, điều kiện môi trường, nhiệt độ, độ ẩm và cách vận hành trong thực tế. Nếu được lựa chọn đúng ứng dụng, lắp đặt đúng kỹ thuật và bảo trì phù hợp, thiết bị có thể hoạt động ổn định trong nhiều năm.

Đồng hồ đo lưu lượng siêu âm của hãng nào tốt?

Không có một thương hiệu duy nhất phù hợp với mọi hệ thống vì mỗi ứng dụng có yêu cầu khác nhau về môi chất, độ chính xác, DN, dải đo và ngân sách. Khi lựa chọn, doanh nghiệp nên ưu tiên thương hiệu có thông số kỹ thuật phù hợp, tài liệu rõ ràng, nguồn gốc minh bạch và khả năng cung cấp chứng từ cần thiết cho dự án.

Đồng hồ đo lưu lượng siêu âm có cần cắt đường ống khi lắp đặt không?

Điều này phụ thuộc vào loại Ultrasonic Flow Meter được lựa chọn, trong đó loại cảm biến kẹp ngoài có thể lắp trên bề mặt đường ống mà không cần cắt ống trong nhiều ứng dụng. Tuy nhiên, khả năng đo thực tế còn phụ thuộc vào vật liệu, kích thước đường ống, môi chất và điều kiện lắp đặt cụ thể.
