Đồng Hồ Lưu Lượng Vortex (VORTEX FLOW METER)

Vortex flow meter là thiết bị đo lưu lượng cho hơi, khí và chất lỏng, nổi bật với khả năng đo ổn định, chính xác và ít bảo trì. Thiết bị được ứng dụng trong nhiều hệ thống nhà máy, dây chuyền sản xuất và công nghiệp. BLEMCO tư vấn model phù hợp theo môi chất, đường ống và điều kiện vận hành.

Thông số kỹ thuật Vortex Flow Meter

Thông số của vortex flow meter không hoàn toàn giống nhau giữa các model và nhà sản xuất. Khi lựa chọn thiết bị, người dùng cần xác định đồng thời môi chất, kích thước đường ống, lưu lượng làm việc, nhiệt độ, áp suất và yêu cầu tín hiệu để lựa chọn đúng cấu hình.

Hạng mục	Thông số tham khảo
Tên thiết bị	Vortex Flow Meter / Đồng hồ đo lưu lượng xoáy
Nguyên lý đo	Đo tần số xoáy hình thành phía sau vật cản trong dòng chảy
Môi chất	Chất lỏng, khí và hơi, tùy cấu hình
Kích thước đường ống	Nhiều kích thước DN, lựa chọn theo model

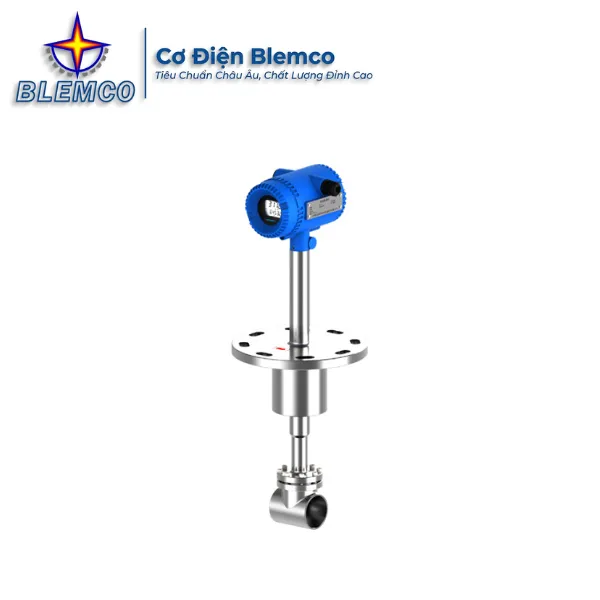

Kiểu lắp đặt	Inline hoặc insertion, tùy thiết kế

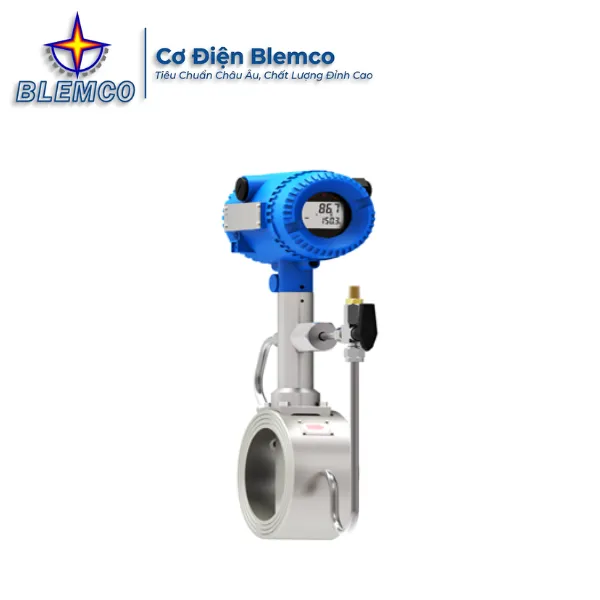

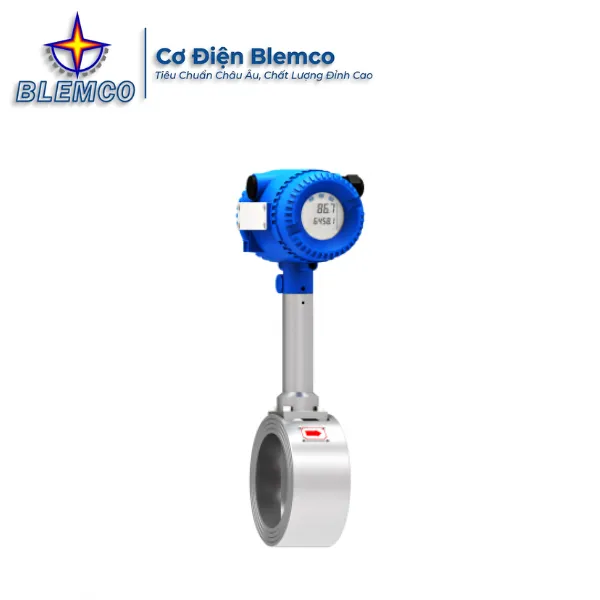

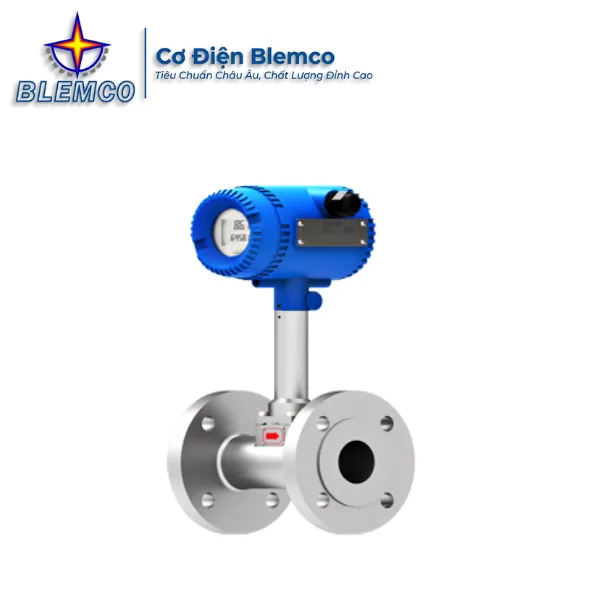

Kết nối	Wafer, mặt bích hoặc kiểu kết nối khác tùy model
Vật liệu thân	Thép không gỉ hoặc vật liệu phù hợp với môi chất
Dải lưu lượng	Phụ thuộc kích thước, môi chất và điều kiện vận hành
Nhiệt độ làm việc	Phụ thuộc cảm biến và cấu hình thiết bị
Áp suất làm việc	Phụ thuộc model và cấp áp suất
Tín hiệu ngõ ra	Có thể gồm xung, 4–20 mA hoặc tín hiệu số tùy model
Hiển thị	Có thể tích hợp màn hình hiển thị tại chỗ
Nguồn cấp	Tùy cấu hình điện tử của thiết bị
Cảm biến	Cảm biến phát hiện dao động áp suất/tần số xoáy
Khả năng bù	Một số model hỗ trợ bù nhiệt độ, áp suất hoặc đo đa biến
Ứng dụng	Đo hơi, khí nén, khí công nghiệp, nước và nhiều chất lỏng phù hợp

Để chọn đúng vortex flow meter, khách hàng nên cung cấp tối thiểu loại môi chất, kích thước đường ống, lưu lượng min/max, nhiệt độ và áp suất làm việc. BLEMCO có thể dựa trên các thông tin này để kiểm tra model và cấu hình phù hợp trước khi báo giá.

Cấu tạo, nguyên lý hoạt động Vortex Flow Meter

Vortex flow meter hoạt động dựa trên hiện tượng dòng chảy tạo ra các xoáy luân phiên khi đi qua một vật cản được bố trí trong đường ống. Cấu tạo của thiết bị tập trung vào bộ phận tạo xoáy, cảm biến và bộ xử lý tín hiệu để chuyển biến động của dòng chảy thành giá trị lưu lượng.

Cấu tạo

Một vortex flow meter thông thường gồm các bộ phận chính được bố trí trong thân đo và cụm điện tử. Tùy thương hiệu và model, thiết bị có thể được bổ sung màn hình hiển thị hoặc các chức năng xử lý tín hiệu khác.

• Thân đồng hồ: Được lắp trực tiếp trên đường ống và tiếp xúc với môi chất trong quá trình đo.
• Bộ phận tạo xoáy: Đóng vai trò vật cản trong dòng chảy, tạo ra các xoáy tuần hoàn phía sau.
• Cảm biến: Phát hiện sự thay đổi áp suất hoặc dao động do các xoáy tạo ra.
• Bộ xử lý tín hiệu: Tiếp nhận tín hiệu từ cảm biến, xác định tần số xoáy và tính toán lưu lượng.
• Bộ chuyển đổi tín hiệu: Chuyển kết quả đo thành tín hiệu phù hợp để truyền về hệ thống điều khiển.
• Màn hình hiển thị: Một số model có màn hình để người vận hành theo dõi trực tiếp giá trị lưu lượng.
• Đầu kết nối: Kết nối thiết bị với nguồn cấp và hệ thống điều khiển bên ngoài.

Thiết kế không có nhiều bộ phận chuyển động giúp thiết bị hạn chế hao mòn cơ khí trong quá trình vận hành. Tuy nhiên, vật liệu chế tạo và cấu hình cảm biến vẫn cần được lựa chọn phù hợp với nhiệt độ, áp suất và đặc tính của môi chất.

Nguyên lý hoạt động

Khi môi chất chảy qua vortex flow meter, dòng chảy gặp vật cản và bị tách thành hai phía. Phía sau vật cản hình thành các xoáy luân phiên, tạo ra những biến thiên áp suất có tần số liên quan đến vận tốc dòng chảy.

Cảm biến bên trong thiết bị sẽ phát hiện những biến thiên này và chuyển thành tín hiệu điện. Bộ xử lý sau đó phân tích tần số xoáy, kết hợp với các thông số đã được cài đặt để tính toán lưu lượng và đưa kết quả đến màn hình hoặc hệ thống điều khiển.

Quá trình đo có thể được hiểu theo các bước:

• Môi chất đi qua đường ống và tiếp xúc với bộ phận tạo xoáy.
• Dòng chảy bị phân tách và hình thành các xoáy luân phiên.
• Cảm biến phát hiện tần số của các xoáy.
• Bộ xử lý chuyển tín hiệu cảm biến thành giá trị đo.
• Kết quả được hiển thị hoặc truyền về PLC, DCS và các hệ thống giám sát.

Để thiết bị đo ổn định, vị trí lắp đặt cũng rất quan trọng. Những đoạn co, van, đoạn thu hoặc phình đường ống đặt quá gần có thể gây nhiễu dòng chảy và ảnh hưởng đến kết quả, vì vậy cần tuân thủ yêu cầu lắp đặt của nhà sản xuất.

Vortex Flow Meter dùng cho môi chất nào?

Vortex flow meter có thể sử dụng cho nhiều nhóm môi chất khác nhau, phổ biến gồm hơi, khí và chất lỏng. Tuy nhiên, khả năng đo thực tế phụ thuộc vào từng model, đặc tính môi chất và giới hạn nhiệt độ, áp suất của thiết bị.

Với hơi nước và hơi công nghiệp, vortex flow meter được sử dụng để theo dõi lượng hơi trong hệ thống lò hơi, đường ống cấp hơi, dây chuyền gia nhiệt hoặc các khu vực sản xuất. Đây là một trong những ứng dụng phổ biến của công nghệ đo lưu lượng xoáy.

Với khí và khí nén, thiết bị có thể được sử dụng để theo dõi lượng khí tiêu thụ trong nhà máy, hệ thống khí nén, khí công nghiệp và các dây chuyền sản xuất. Khi lựa chọn cần chú ý đến áp suất, nhiệt độ, lưu lượng và đặc tính của loại khí cần đo.

Với chất lỏng, vortex flow meter có thể được lựa chọn cho các loại chất lỏng phù hợp với nguyên lý đo và phạm vi kỹ thuật của thiết bị. Người dùng cần kiểm tra đặc tính môi chất, đặc biệt là điều kiện lưu lượng và độ nhớt, trước khi lựa chọn.

Một số ứng dụng thường gặp của vortex flow meter gồm:

• Đo lưu lượng hơi nước và hơi công nghiệp.
• Đo khí nén trong nhà máy.
• Đo khí công nghiệp.
• Đo nước và một số chất lỏng phù hợp.
• Theo dõi mức tiêu thụ năng lượng.
• Giám sát lưu lượng trên dây chuyền sản xuất.
• Đo lưu lượng trong hệ thống cấp và phân phối môi chất.

Do mỗi môi chất có đặc tính khác nhau, khách hàng không nên chỉ dựa vào kích thước đường ống để lựa chọn thiết bị. Việc cung cấp đầy đủ thông số vận hành sẽ giúp xác định đúng model và hạn chế tình trạng thiết bị không phù hợp sau khi lắp đặt.

Giá Vortex Flow Meter [BÁO GIÁ 2026]

Giá vortex flow meter phụ thuộc vào model, thương hiệu và cấu hình kỹ thuật của từng thiết bị. Kích thước đường ống, vật liệu thân, kiểu kết nối, dải lưu lượng, nhiệt độ, áp suất, tín hiệu đầu ra và các chức năng bổ sung đều có thể ảnh hưởng đến giá thành.

Một số yếu tố cần xem xét khi báo giá gồm:

• Kích thước đường ống DN.
• Kiểu kết nối wafer hoặc mặt bích.
• Vật liệu chế tạo.
• Dải lưu lượng cần đo.
• Loại môi chất.
• Nhiệt độ và áp suất vận hành.
• Tín hiệu đầu ra.
• Màn hình hiển thị.
• Chức năng bù nhiệt độ hoặc áp suất nếu có.
• Xuất xứ và thương hiệu.
• Số lượng đặt hàng.
• Yêu cầu về CO/CQ và hồ sơ kỹ thuật.

Vì vậy, BLEMCO không áp dụng một mức giá cố định cho tất cả vortex flow meter. Khách hàng có thể gửi model cần mua hoặc thông số hệ thống để BLEMCO kiểm tra cấu hình, lựa chọn phương án phù hợp và báo giá theo đúng nhu cầu.

Liên hệ BLEMCO để được tư vấn flow meter phù hợp với hệ thống và nhận báo giá nhanh.

Vì sao nên mua Vortex Flow Meter tại BLEMCO?

Khi mua vortex flow meter, khách hàng thường quan tâm nhất đến việc thiết bị có đúng thông số hay không, giá có phù hợp không và sau khi mua có được hỗ trợ hay không. BLEMCO tập trung giải quyết những yêu cầu này thay vì chỉ cung cấp một mức giá sản phẩm.

• Tư vấn đúng model: Kiểm tra môi chất, DN, lưu lượng, nhiệt độ, áp suất và tín hiệu để hạn chế chọn sai thiết bị.
• Báo giá theo nhu cầu: Tư vấn cấu hình phù hợp với yêu cầu kỹ thuật và ngân sách của từng đơn hàng.
• Hỗ trợ hồ sơ: Kiểm tra và hỗ trợ các tài liệu như catalogue, datasheet, CO/CQ theo yêu cầu của khách hàng.
• Hỗ trợ đơn hàng dự án: Phù hợp với nhu cầu của nhà máy, nhà thầu M&E, EPC và đơn vị tích hợp hệ thống.
• Hỗ trợ khi cần: Giải đáp các vấn đề liên quan đến model, thông số và yêu cầu kỹ thuật trong quá trình mua hàng.

Cần mua vortex flow meter nhưng chưa chắc chọn model nào? Liên hệ BLEMCO, gửi thông số hệ thống để được tư vấn và báo giá phù hợp.

Câu hỏi thường gặp (FAQs)

1. Vortex Flow Meter là gì và thiết bị này được sử dụng để làm gì?

Vortex Flow Meter là thiết bị đo lưu lượng dựa trên tần số xoáy hình thành khi dòng chảy đi qua vật cản trong đường ống. Thiết bị được sử dụng để đo lưu lượng hơi, khí và một số loại chất lỏng trong các hệ thống công nghiệp.

2. Vortex Flow Meter có thể đo được những loại môi chất nào?

Vortex Flow Meter có thể được sử dụng để đo hơi, khí, khí nén và các loại chất lỏng phù hợp với điều kiện kỹ thuật của thiết bị. Việc lựa chọn model cần dựa trên đặc tính môi chất, lưu lượng, nhiệt độ và áp suất làm việc.

3. Vortex Flow Meter hoạt động theo nguyên lý nào?

Vortex Flow Meter tạo ra các xoáy luân phiên khi dòng môi chất đi qua bộ phận tạo xoáy bên trong đường ống. Cảm biến phát hiện tần số của các xoáy và bộ xử lý sử dụng tín hiệu này để tính toán lưu lượng.

4. Khi lựa chọn Vortex Flow Meter, khách hàng cần cung cấp thông tin gì?

Khách hàng nên cung cấp loại môi chất, kích thước đường ống, lưu lượng min/max, nhiệt độ, áp suất và kiểu kết nối nếu đã xác định. Những thông tin này giúp BLEMCO kiểm tra và tư vấn model phù hợp với điều kiện vận hành thực tế.

5. Giá Vortex Flow Meter được xác định dựa trên những yếu tố nào?

Giá Vortex Flow Meter phụ thuộc vào model, kích thước đường ống, vật liệu, kiểu kết nối, dải đo, tín hiệu đầu ra và các chức năng đi kèm. Xuất xứ, thương hiệu, số lượng đặt hàng và yêu cầu chứng từ cũng có thể ảnh hưởng đến giá bán của thiết bị.
