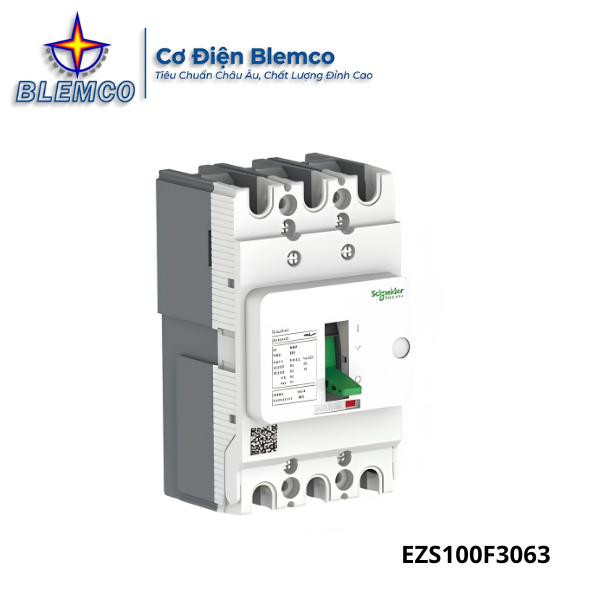

MCCB Schneider EZS100F3063 63A 30kA 3P

MCCB Schneider EZS100F3063 là aptomat khối thuộc dòng EasyPact EZS, được dùng để đóng cắt và bảo vệ mạch điện hạ thế trong hệ thống 3 pha. Với dòng định mức 63A, khả năng cắt ngắn mạch 30kA tại 380/415V và trip unit TMD, sản phẩm phù hợp cho tủ phân phối phụ, tủ điều khiển máy móc, bơm, quạt, cụm tải riêng hoặc các nhánh nguồn công suất vừa. Đây là lựa chọn phù hợp khi người dùng cần MCCB Schneider nhỏ gọn nhưng có dòng cắt cao hơn nhiều mã phổ thông 10kA hoặc 15kA.

MCCB Schneider EZS100F3063 Có Gì Nổi Bật?

MCCB Schneider EZS100F3063 phù hợp với các hệ thống điện cần MCCB 3P 63A, dòng cắt 30kA và thiết kế gọn để lắp trong tủ điện hạ thế. Những điểm quan trọng nhất khi chọn mã này là dòng định mức, khả năng cắt, điện áp làm việc và trip bảo vệ.

• Dòng định mức 63A: Phù hợp cho nhánh tải vừa, tủ phân phối phụ, tủ điều khiển thiết bị, máy bơm, quạt công nghiệp hoặc cụm tải riêng trong hệ thống 3 pha.
• Thiết kế 3P cho hệ thống điện 3 pha: Cho phép đóng cắt đồng thời 3 pha, giúp hệ thống vận hành đồng bộ và an toàn hơn.
• Dòng cắt ngắn mạch 30kA tại 380/415V: Phù hợp cho các vị trí cần khả năng bảo vệ ngắn mạch cao hơn nhóm MCCB 10kA hoặc 15kA.
• Trip unit TMD từ nhiệt: Hỗ trợ bảo vệ quá tải bằng cơ chế nhiệt và bảo vệ ngắn mạch bằng cơ chế từ.
• Điện áp cách điện Ui 690V: Giúp thiết bị đáp ứng tốt yêu cầu cách điện trong hệ thống điện hạ thế.
• Kích thước gọn H130 x W75 x D60mm: Dễ bố trí trong tủ điện, thuận tiện khi lắp mới hoặc thay thế MCCB cùng khung.
• Tiêu chuẩn IEC 60947-2: Phù hợp với yêu cầu kỹ thuật thường gặp trong thiết kế và lắp đặt tủ điện công trình.

Thông Số Kỹ Thuật MCCB Schneider EZS100F3063

Khi chọn MCCB Schneider EZS100F3063, người dùng nên kiểm tra kỹ dòng định mức 63A, số cực 3P, dòng cắt 30kA, điện áp làm việc và kích thước lắp đặt. Đây là các thông số quan trọng giúp đảm bảo thiết bị phù hợp với tải, dây dẫn và vị trí lắp trong tủ điện.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động dạng khối MCCB EASYPACT EZS100F 3P, 30kA, @380/415V, 63A Schneider EZS100F3063
Mã sản phẩm	EZS100F3063
Loại sản phẩm	Cầu dao tự động dạng khối MCCB
Thương hiệu	Schneider Electric
Dòng sản phẩm	Schneider EasyPact EZS
Series / Loại	EZS100F
Màu sắc	Màu xám
Số cực	3P
Kiểu bảo vệ cực	3P/3d
Trip unit	TMD / trip từ nhiệt
Dòng định mức	63A
Dòng cắt ngắn mạch Icu	30kA tại 380/415VAC
Điện áp định mức Ue	380/415V
Điện áp hoạt động	440VAC, 50/60Hz
Điện áp cách điện Ui	690V
Điện áp chịu xung Uimp	8kV
Loại điều khiển	Toggle / cần gạt
Loại bảo vệ	Bảo vệ quá tải, bảo vệ ngắn mạch
Tiêu chuẩn	IEC 60947-2
Kiểu lắp đặt	Lắp cố định trong tủ điện
Kích thước	H130 x W75 x D60mm
Khối lượng	0.78kg
Đơn vị tính	Pcs
Số lượng trong 1 hộp	1
Bảo hành tham khảo	12 tháng do lỗi nhà sản xuất

Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider EZS100F3063?

MCCB Schneider EZS100F3063 có cấu tạo dạng cầu dao tự động vỏ đúc, chuyên dùng để đóng cắt nguồn và bảo vệ mạch điện trong tủ điện hạ thế. Sản phẩm sử dụng trip từ nhiệt TMD, phù hợp cho nhánh tải 63A cần bảo vệ quá tải và ngắn mạch ổn định.

• Vỏ khối đúc cách điện: Bảo vệ cụm tiếp điểm, cơ cấu truyền động và bộ bảo vệ bên trong, đồng thời tăng độ an toàn khi lắp trong tủ điện.
• Cần gạt Toggle: Cho phép đóng cắt thủ công và giúp người vận hành nhận biết trạng thái ON/OFF/TRIP của thiết bị.
• Hệ thống 3 cực: Đóng cắt đồng thời 3 pha, phù hợp cho hệ thống điện 3 pha trong tủ phân phối và tủ điều khiển.
• Hệ thống tiếp điểm: Dẫn điện khi MCCB đóng mạch và tách mạch khi thiết bị ngắt do thao tác hoặc sự cố.
• Trip unit TMD: Kết hợp bảo vệ nhiệt cho quá tải kéo dài và bảo vệ từ cho ngắn mạch dòng lớn.
• Buồng dập hồ quang: Giúp giảm hồ quang phát sinh khi ngắt mạch, hỗ trợ tăng độ an toàn cho thiết bị và tủ điện.
• Cọc đấu dây: Hỗ trợ kết nối dây dẫn vào MCCB, cần chọn tiết diện dây phù hợp với dòng 63A và siết đúng kỹ thuật khi lắp đặt.

Nguyên lý hoạt động của MCCB Schneider EZS100F3063 là duy trì trạng thái đóng khi dòng điện nằm trong giới hạn an toàn. Khi mạch bị quá tải kéo dài hoặc xuất hiện ngắn mạch, trip unit TMD sẽ tác động để tách tiếp điểm, ngắt nguồn và hạn chế rủi ro hư hỏng dây dẫn, thiết bị điện cũng như phụ tải phía sau.

Vì Sao Nên Mua MCCB Schneider EZS100F3063 Tại Blemco?

Với MCCB 63A như MCCB Schneider EZS100F3063, người mua cần chọn đúng mã, đúng dòng cắt và đúng số cực để tránh sai lệch khi lắp tủ điện. Blemco cung cấp sản phẩm cho nhu cầu lắp mới, thay thế, bảo trì và mua số lượng cho công trình cơ điện.

• Đúng mã EZS100F3063, đúng thông số 3P 63A 30kA: Hạn chế nhầm lẫn với các mã EZS100E hoặc EZS100F có dòng định mức, dòng cắt khác nhau.
• Hàng mới 100%, nguồn gốc rõ ràng: Phù hợp cho khách hàng cần thiết bị đóng cắt MCCB Schneider dùng trong tủ điện công trình.
• Chứng từ CO/CQ đầy đủ: Hỗ trợ hồ sơ nghiệm thu, hồ sơ dự án và yêu cầu kỹ thuật của nhà thầu.
• Chiết khấu cao cho đơn hàng dự án: Blemco hỗ trợ giá tốt cho khách hàng mua số lượng, đại lý, đơn vị thi công và nhà thầu cơ điện.
• Hỗ trợ hàng số lượng lớn: Phù hợp với dự án cần cấp đồng bộ MCCB cho nhiều tủ điện hoặc nhiều hạng mục thi công.
• Giao hàng tận nơi toàn quốc: Giúp khách hàng chủ động tiến độ nhận hàng, lắp đặt và bàn giao công trình.
• Tư vấn đúng mã, đúng thông số: Blemco hỗ trợ kiểm tra dòng tải, dòng cắt, điện áp, kích thước tủ và nhu cầu thay thế thực tế.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider EZS100F3063 mới 100%, đầy đủ CO/CQ, giá tốt và chiết khấu cao cho đơn hàng dự án.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider EZS100F3063 Có Dòng Định Mức Bao Nhiêu?

MCCB Schneider EZS100F3063 có dòng định mức 63A, phù hợp cho các nhánh tải 3 pha công suất vừa trong hệ thống điện hạ thế. Khi chọn thiết bị, người dùng nên đối chiếu thêm dòng tải thực tế, tiết diện dây dẫn và điều kiện vận hành của tủ điện.

MCCB Schneider EZS100F3063 Có Dòng Cắt Ngắn Mạch Bao Nhiêu?

MCCB Schneider EZS100F3063 có dòng cắt ngắn mạch 30kA tại điện áp 380/415VAC. Mức cắt này phù hợp với các tủ điện cần khả năng bảo vệ ngắn mạch cao hơn nhóm MCCB 10kA hoặc 15kA.

MCCB Schneider EZS100F3063 Phù Hợp Với Hệ Thống Điện Nào?

MCCB Schneider EZS100F3063 phù hợp với hệ thống điện 3 pha, đặc biệt là tủ phân phối phụ, tủ điều khiển và nhánh cấp nguồn 63A. Thiết bị có thể làm việc trong hệ điện áp 380/415V và điện áp hoạt động 440VAC, 50/60Hz.

MCCB Schneider EZS100F3063 Sử Dụng Trip Unit Loại Nào?

MCCB Schneider EZS100F3063 sử dụng trip unit TMD, tức bộ bảo vệ từ nhiệt. Cơ chế này giúp thiết bị bảo vệ quá tải bằng phần tử nhiệt và bảo vệ ngắn mạch bằng phần tử từ.

MCCB Schneider EZS100F3063 Có Kích Thước Lắp Đặt Bao Nhiêu?

MCCB Schneider EZS100F3063 có kích thước H130 x W75 x D60mm, khá gọn cho nhóm MCCB 3P 63A. Khi lắp đặt, người dùng nên chừa đủ khoảng trống cho dây dẫn, đầu cos, thao tác đóng cắt và tản nhiệt trong tủ điện.
