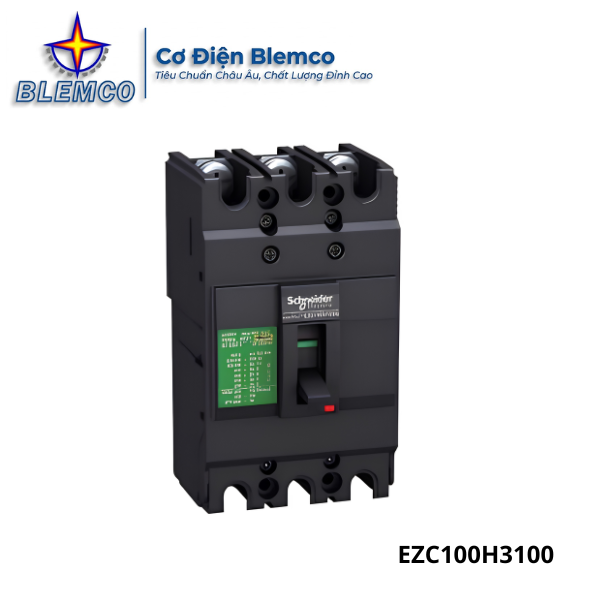

MCCB Schneider EZC100H3100 100A 30kA 3P

MCCB Schneider EZC100H3100 là cầu dao tự động dạng khối thuộc dòng EasyPact EZC100 Series, được dùng để đóng cắt và bảo vệ mạch điện hạ thế. Với dòng định mức 100A, thiết kế 3P và dòng cắt ngắn mạch 30kA tại 415V, sản phẩm phù hợp cho các tủ điện 3 pha cần khả năng xử lý sự cố cao hơn nhóm MCCB 10kA, 15kA hoặc 25kA. Đây là lựa chọn đáng cân nhắc cho tủ phân phối, tủ điều khiển, hệ thống điện công trình, nhà xưởng và các nhánh tải cần độ an toàn cao trong vận hành.

MCCB Schneider EZC100H3100 Có Gì Nổi Bật?

MCCB Schneider EZC100H3100 phù hợp cho người dùng cần MCCB 3 pha 100A nhưng yêu cầu khả năng cắt ngắn mạch cao trong khung EZC100 nhỏ gọn. Mã Type H là điểm đáng chú ý vì có dòng cắt 30kA tại 415V, cao hơn nhiều mã EZC100 phổ thông.

• Dòng định mức 100A: Phù hợp cho nhánh cấp nguồn, tủ phân phối phụ, tủ điều khiển thiết bị, máy bơm, quạt công nghiệp hoặc cụm tải 3 pha có công suất vừa.
• Thiết kế 3P cho hệ thống điện 3 pha: Cho phép đóng cắt đồng thời 3 pha, giúp hệ thống vận hành đồng bộ và an toàn hơn khi thao tác.
• Dòng cắt ngắn mạch 30kA: Đây là ưu điểm quan trọng của mã EZC100H3100, phù hợp với vị trí lắp đặt có yêu cầu bảo vệ ngắn mạch cao hơn nhóm 10kA, 15kA hoặc 25kA.
• Trip unit TMD: Hỗ trợ bảo vệ quá tải và ngắn mạch theo nguyên lý từ nhiệt, phù hợp cho nhiều ứng dụng phân phối điện hạ thế thông dụng.
• Điện áp làm việc 380-440VAC: Tương thích với hệ thống điện 3 pha phổ biến trong nhà xưởng, tòa nhà, cửa hàng, trạm bơm và công trình cơ điện.
• Kích thước gọn 60x130x75mm: Dễ bố trí trong tủ điện, thuận tiện khi lắp mới hoặc thay thế MCCB cùng khung.
• Thuộc EZC100 Series của Schneider: Dễ đồng bộ với các thiết bị đóng cắt Schneider khác trong hệ thống điện.

Thông Số Kỹ Thuật MCCB Schneider EZC100H3100

Khi chọn MCCB Schneider EZC100H3100, người dùng nên kiểm tra kỹ dòng định mức 100A, số cực 3P, dòng cắt 30kA và kích thước lắp đặt để đảm bảo phù hợp với thiết kế tủ điện. Schneider ghi nhận mã EZC100H3100 là MCCB EasyPact EZC100H, trip unit TMD, 100A, 3 poles 3d, với Icu 30kA tại 415VAC 50/60Hz.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động MCCB EZC100H3100 Schneider – EZC100 Series
Mã sản phẩm	EZC100H3100
Loại sản phẩm	Cầu dao tự động MCCB
Thương hiệu	Schneider Electric
Ký hiệu	MCCB
Series	EZC100
Dòng sản phẩm	EasyPact EZC100H
Type	H
Số cực	3P
Kiểu bảo vệ cực	3P/3d
Trip unit	TMD
Dòng định mức	100A
Dòng cắt ngắn mạch Icu	30kA
Điện áp định mức	415V
Dải điện áp làm việc	380-440VAC
Tần số	50/60Hz
Kiểu bảo vệ	Quá tải và ngắn mạch
Kích thước	60x130x75mm
Đơn vị tính	Pcs
Cân nặng	780g
Số lượng trong 1 hộp	1

Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider EZC100H3100?

MCCB Schneider EZC100H3100 có cấu tạo dạng cầu dao tự động vỏ đúc, chuyên dùng trong tủ điện hạ thế để đóng cắt nguồn và bảo vệ mạch điện. Sản phẩm sử dụng trip unit TMD, phù hợp cho các nhánh tải cần bảo vệ quá tải và ngắn mạch ổn định.

• Vỏ khối đúc cách điện: Bảo vệ các bộ phận bên trong, hạn chế tác động cơ học và tăng độ an toàn khi lắp trong tủ điện.
• Cần gạt ON/OFF/TRIP: Dùng để đóng cắt thủ công và nhận biết nhanh trạng thái hoạt động của MCCB.
• Hệ thống tiếp điểm: Dẫn điện khi MCCB đóng mạch và tách mạch khi thiết bị ngắt do thao tác hoặc sự cố.
• Trip unit TMD: Kết hợp cơ chế bảo vệ nhiệt cho quá tải và bảo vệ từ cho ngắn mạch.
• Buồng dập hồ quang: Hỗ trợ giảm hồ quang phát sinh trong quá trình ngắt, giúp tăng độ an toàn cho thiết bị và tủ điện.
• Cọc đấu dây: Hỗ trợ kết nối dây dẫn chắc chắn, cần chọn tiết diện dây phù hợp với dòng 100A và siết đúng kỹ thuật khi lắp đặt.

Nguyên lý hoạt động của MCCB Schneider EZC100H3100 là duy trì trạng thái đóng khi dòng điện nằm trong giới hạn an toàn. Khi hệ thống xảy ra quá tải kéo dài hoặc ngắn mạch, cơ cấu bảo vệ bên trong sẽ tác động, làm tách tiếp điểm và ngắt nguồn để hạn chế rủi ro hư hỏng cho dây dẫn, tải điện và thiết bị phía sau.

Vì Sao Nên Mua MCCB Schneider EZC100H3100 Tại Blemco?

Với các mã MCCB Schneider, người mua cần chọn đúng series, đúng dòng định mức, đúng số cực và đúng khả năng cắt để tránh lắp sai cho tủ điện. Blemco cung cấp MCCB Schneider EZC100H3100 cho nhu cầu lắp mới, thay thế, bảo trì và mua số lượng cho công trình cơ điện.

• Đúng mã EZC100H3100, đúng thông số 3P 100A 30kA: Hạn chế nhầm lẫn với các mã EZC100F, EZC100N hoặc các mã cùng dòng nhưng khác khả năng cắt.
• Chứng từ CO/CQ đầy đủ: Hỗ trợ hồ sơ nghiệm thu, hồ sơ dự án và yêu cầu kỹ thuật của nhà thầu, đơn vị thi công.
• Chiết khấu cao cho đơn hàng dự án: Blemco hỗ trợ giá tốt cho khách hàng mua số lượng, công trình, đại lý và đơn vị cơ điện.
• Hỗ trợ hàng số lượng lớn: Phù hợp cho các dự án cần cấp đồng bộ thiết bị đóng cắt cho nhiều tủ điện hoặc nhiều hạng mục thi công.
• Giao hàng tận nơi: Hỗ trợ giao hàng theo nhu cầu công trình, giúp khách hàng tiết kiệm thời gian mua hàng và triển khai lắp đặt.
• Tư vấn đúng mã, đúng thông số: Blemco hỗ trợ kiểm tra dòng tải, dòng cắt, điện áp, kích thước tủ và nhu cầu thay thế thực tế.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider EZC100H3100 đúng mã, đầy đủ chứng từ và nhận ưu đãi tốt cho đơn hàng công trình.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider EZC100H3100 Có Dòng Định Mức Bao Nhiêu?

MCCB Schneider EZC100H3100 có dòng định mức 100A, phù hợp cho các nhánh tải 3 pha có công suất vừa. Khi chọn thiết bị, người dùng nên đối chiếu thêm dòng tải thực tế, tiết diện dây dẫn và điều kiện vận hành của tủ điện.

MCCB Schneider EZC100H3100 Có Dòng Cắt Ngắn Mạch Bao Nhiêu?

MCCB Schneider EZC100H3100 có dòng cắt ngắn mạch 30kA tại điện áp 415V. Mức cắt này phù hợp với các vị trí cần khả năng bảo vệ ngắn mạch cao hơn những mã MCCB 10kA, 15kA hoặc 25kA.

MCCB Schneider EZC100H3100 Có Phù Hợp Với Hệ Thống Điện 3 Pha Không?

MCCB Schneider EZC100H3100 có thiết kế 3P nên phù hợp với hệ thống điện 3 pha. Sản phẩm thường được lắp trong tủ phân phối, tủ điều khiển hoặc nhánh cấp nguồn 100A.

MCCB Schneider EZC100H3100 Sử Dụng Trip Unit Loại Nào?

MCCB Schneider EZC100H3100 sử dụng trip unit TMD, tức bộ bảo vệ từ nhiệt. Cơ chế này giúp thiết bị bảo vệ quá tải bằng phần tử nhiệt và bảo vệ ngắn mạch bằng phần tử từ.

MCCB Schneider EZC100H3100 Có Khác Gì So Với EZC100N3100?

MCCB Schneider EZC100H3100 có dòng cắt ngắn mạch 30kA, trong khi EZC100N3100 thường có dòng cắt 15kA. Vì vậy, mã EZC100H3100 phù hợp hơn cho vị trí cần khả năng cắt sự cố cao nhưng vẫn dùng dòng định mức 100A và thiết kế 3P.
