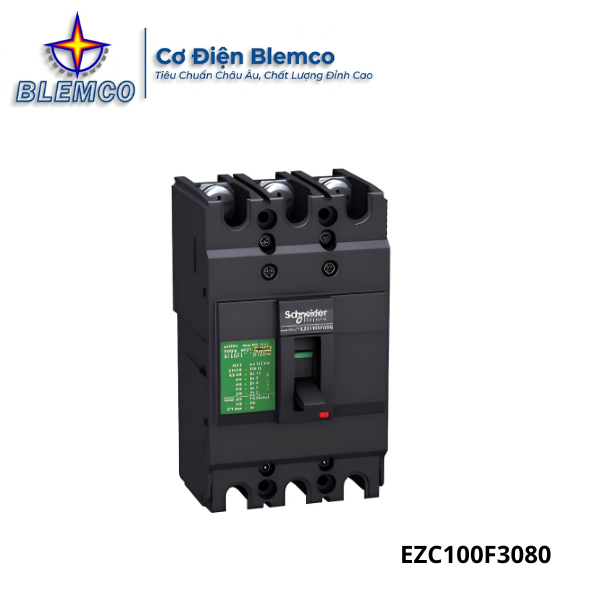

MCCB Schneider EZC100F3080 80A 10kA 3P

MCCB Schneider EZC100F3080 là cầu dao tự động dạng khối thuộc dòng EasyPact EZC100F của Schneider Electric, được thiết kế để đóng cắt và bảo vệ hệ thống điện 3 pha trong các tủ điện dân dụng, thương mại và công nghiệp. Với dòng định mức 80A, khả năng cắt ngắn mạch 10kA tại 415V, thiết bị phù hợp cho tủ phân phối phụ, tủ điều khiển, tủ cấp nguồn thiết bị và các hệ thống điện hạ thế cần khả năng bảo vệ ổn định, dễ lắp đặt.

MCCB Schneider EZC100F3080 Có Gì Nổi Bật?

MCCB Schneider EZC100F3080 là lựa chọn phù hợp cho các hệ thống điện cần thiết bị bảo vệ nhỏ gọn, thông số rõ ràng và khả năng vận hành ổn định trong tủ điện hạ thế.

• Dòng điện định mức 80A phù hợp cho các nhánh tải vừa, tủ phân phối phụ, tủ cấp nguồn khu vực hoặc các hệ thống điện 3 pha cần bảo vệ riêng biệt.
• Thiết kế 3P đáp ứng tốt nhu cầu đóng cắt và bảo vệ hệ thống điện 3 pha trong nhà xưởng, tòa nhà, khu kỹ thuật và công trình cơ điện.
• Khả năng cắt ngắn mạch Icu 10kA tại 415V giúp MCCB ngắt dòng sự cố trong giới hạn thiết kế, hỗ trợ bảo vệ dây dẫn và thiết bị phía sau.
• Trip từ nhiệt cho phép thiết bị bảo vệ quá tải và ngắn mạch, phù hợp với yêu cầu bảo vệ cơ bản trong hệ thống điện hạ thế.
• Điện áp làm việc 400/415V tương thích với nhiều hệ thống điện 3 pha phổ biến tại Việt Nam.
• Điện áp định mức Ue 550VAC/250VDC giúp thiết bị đáp ứng tốt các yêu cầu vận hành trong nhiều cấu hình hệ thống khác nhau.
• Điện áp cách điện định mức Ui 690VAC hỗ trợ tăng độ an toàn cách điện khi thiết bị làm việc trong tủ điện.
• Điện áp chịu xung định mức Uimp 6kV giúp MCCB chịu được xung điện áp trong giới hạn cho phép, phù hợp với môi trường điện công nghiệp.
• Độ bền cơ 13.000 lần và độ bền điện 4.000 lần giúp thiết bị vận hành ổn định trong thời gian dài, giảm chi phí bảo trì và thay thế.
• Dải nhiệt độ hoạt động -25…70°C cho phép MCCB làm việc trong nhiều điều kiện môi trường khác nhau, kể cả khu vực kỹ thuật có nhiệt độ cao.
• Kích thước H130 x W75 x D60 mm, khối lượng 0.78kg giúp thiết bị nhỏ gọn, thuận tiện khi lắp đặt trong tủ điện có không gian hạn chế.
• Sản xuất theo tiêu chuẩn IEC 60947-2, JIS C 8201, NEMA AB1, đáp ứng yêu cầu kỹ thuật quan trọng đối với thiết bị đóng cắt hạ thế.

Thông Số Kỹ Thuật MCCB Schneider EZC100F3080

Bảng thông số dưới đây giúp kỹ sư, nhà thầu và đơn vị thi công kiểm tra nhanh khả năng tương thích của MCCB Schneider EZC100F3080 với dòng tải, điện áp vận hành, khả năng cắt ngắn mạch và không gian lắp đặt trong tủ điện.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động dạng khối MCCB EasyPact EZC100, 3P Type F, Icu = 10kA 415V 80A Schneider EZC100F3080
Mã sản phẩm	EZC100F3080
Hãng sản xuất	Schneider
Xuất xứ	Schneider Electric
Dòng sản phẩm	Schneider EasyPact EZC100F
Loại thiết bị	MCCB/cầu dao tự động dạng khối
Type	F
Màu sắc	Màu đen
Số cực	3P
Dòng điện định mức In	80A
Khả năng phá vỡ Icu	10kA
Điện áp làm việc	400/415V
Điện áp định mức Ue	550VAC/250VDC
Điện áp cách điện định mức Ui	690VAC
Điện áp chịu xung định mức Uimp	6kV
Trip	Trip từ nhiệt
Loại điều khiển	Toggle
Loại bảo vệ	Bảo vệ ngắn mạch, bảo vệ quá tải
Tiêu chuẩn	IEC 60947-2, JIS C 8201, NEMA AB1
Độ bền cơ	13.000 lần
Độ bền điện	4.000 lần
Nhiệt độ hoạt động	-25…70°C
Nhiệt độ bảo quản	-35…85°C
Cấp bảo vệ	IP20
Công nghệ	Pháp
Kích thước	H130 x W75 x D60 mm
Khối lượng	0.78kg
Tình trạng kho	Còn hàng
Đơn giá	Xem thêm ở menu báo giá
Bảo hành	12 tháng do lỗi nhà sản xuất

Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider EZC100F3080?

MCCB Schneider EZC100F3080 có cấu tạo dạng khối nhỏ gọn, tích hợp cơ cấu đóng cắt, bộ bảo vệ quá dòng và buồng dập hồ quang để đảm bảo khả năng ngắt mạch an toàn khi hệ thống điện phát sinh sự cố.

• Vỏ cách điện dạng khối: Bảo vệ các bộ phận bên trong, tăng khả năng cách điện và giúp thiết bị phù hợp lắp đặt trong tủ điện hạ thế.
• Cụm tiếp điểm chính: Cho phép dòng điện đi qua khi MCCB ở trạng thái đóng và tách mạch khi thiết bị ngắt do thao tác tay hoặc do sự cố điện.
• Buồng dập hồ quang: Hỗ trợ dập tắt hồ quang phát sinh khi ngắt dòng điện lớn, giúp quá trình đóng cắt an toàn hơn.
• Bộ trip từ nhiệt: Phần tử nhiệt tác động khi hệ thống bị quá tải kéo dài, còn phần tử từ tác động nhanh khi xuất hiện dòng ngắn mạch lớn.
• Tay gạt toggle: Dùng để đóng, ngắt và reset thiết bị sau khi nguyên nhân sự cố đã được kiểm tra, xử lý.
• Cực đấu nối 3 pha: Hỗ trợ kết nối với hệ thống điện 3P, phù hợp lắp trong tủ phân phối phụ, tủ điều khiển hoặc tủ cấp nguồn thiết bị.

Về nguyên lý hoạt động, khi hệ thống điện vận hành bình thường, dòng điện đi qua các tiếp điểm của MCCB để cấp nguồn cho tải. Khi dòng điện vượt quá giới hạn cho phép do quá tải hoặc ngắn mạch, bộ trip từ nhiệt sẽ kích hoạt cơ cấu ngắt, làm tách tiếp điểm và cắt nguồn nhằm bảo vệ dây dẫn, thiết bị điện và hệ thống phía sau.

Vì Sao Nên Mua MCCB Schneider EZC100F3080 Tại Blemco?

Khi mua MCCB cho công trình, khách hàng cần chọn đúng mã sản phẩm, đúng dòng định mức, đúng khả năng cắt ngắn mạch và đảm bảo nguồn hàng có chứng từ rõ ràng. Blemco cung cấp MCCB Schneider EZC100F3080 theo hướng tối ưu cho nhà thầu cơ điện, đơn vị thi công tủ bảng điện, xưởng sản xuất và khách hàng dự án.

• Hàng mới 100%, đúng mã Schneider EZC100F3080, phù hợp cho nhu cầu lắp mới, thay thế hoặc mua đồng bộ cho hệ thống tủ điện.
• Đầy đủ chứng từ CO/CQ khi khách hàng yêu cầu, hỗ trợ hồ sơ nghiệm thu, hồ sơ kỹ thuật và tiêu chuẩn bàn giao công trình.
• Giá tốt, chiết khấu cao cho đơn hàng dự án, phù hợp với nhà thầu, đơn vị thi công cơ điện và khách hàng mua số lượng lớn.
• Hỗ trợ kiểm tra đúng thông số 3P, 80A, 10kA, 415V, hạn chế nhầm mã, sai dòng định mức hoặc chọn sai khả năng cắt ngắn mạch.
• Tư vấn kỹ thuật nhanh, giúp khách hàng đối chiếu thiết bị với bản vẽ, phụ tải, điều kiện lắp đặt và yêu cầu bảo vệ thực tế.
• Hỗ trợ hàng số lượng lớn, đáp ứng tốt cho công trình dân dụng, nhà xưởng, tòa nhà, hệ thống phân phối điện và dự án cơ điện.
• Giao hàng tận nơi toàn quốc, giúp khách hàng chủ động tiến độ thi công và tiết kiệm thời gian mua hàng.
• Bảo hành 12 tháng do lỗi nhà sản xuất, giúp khách hàng yên tâm hơn khi đưa thiết bị vào vận hành.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider chính hãng, giá tốt, đầy đủ chứng từ và được hỗ trợ kỹ thuật nhanh cho nhu cầu lắp đặt, thay thế hoặc mua số lượng lớn cho dự án.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider EZC100F3080 có phù hợp cho hệ thống điện 3 pha không?

MCCB Schneider EZC100F3080 là thiết bị 3P nên phù hợp sử dụng cho hệ thống điện 3 pha trong tủ phân phối phụ, tủ điều khiển và tủ điện hạ thế. Khi lắp đặt, người dùng cần kiểm tra thêm dòng tải thực tế, điện áp hệ thống và khả năng cắt ngắn mạch yêu cầu tại vị trí lắp.

MCCB Schneider EZC100F3080 bảo vệ được những sự cố điện nào?

Thiết bị sử dụng trip từ nhiệt nên có khả năng bảo vệ quá tải và ngắn mạch cho hệ thống điện hạ thế. Khi dòng điện vượt quá giới hạn cho phép hoặc xuất hiện dòng sự cố lớn, MCCB sẽ tác động ngắt mạch để hạn chế hư hỏng dây dẫn và thiết bị phía sau.

Khả năng cắt ngắn mạch 10kA của MCCB Schneider EZC100F3080 có ý nghĩa gì?

Thông số 10kA cho biết MCCB có thể cắt dòng ngắn mạch cực đại trong giới hạn thiết kế tại điện áp 415V. Đây là thông số quan trọng cần đối chiếu với dòng ngắn mạch dự kiến của hệ thống để đảm bảo thiết bị được chọn đúng cấp bảo vệ.

MCCB Schneider EZC100F3080 có thể lắp trong tủ điện nhỏ gọn không?

MCCB Schneider EZC100F3080 có kích thước H130 x W75 x D60 mm và khối lượng 0.78kg nên thuận tiện khi bố trí trong các tủ điện có không gian hạn chế. Tuy nhiên, kỹ thuật viên vẫn cần đảm bảo khoảng cách đấu nối, tiết diện dây dẫn và khả năng tản nhiệt phù hợp khi lắp đặt.

Khi chọn MCCB Schneider EZC100F3080 cần lưu ý những thông số nào?

Người dùng cần kiểm tra số cực 3P, dòng định mức 80A, khả năng cắt 10kA, điện áp làm việc 400/415V và điều kiện nhiệt độ tại vị trí lắp đặt. Ngoài ra, cần đối chiếu kích thước tủ điện, tiết diện dây dẫn và yêu cầu nghiệm thu để chọn đúng thiết bị cho công trình.
