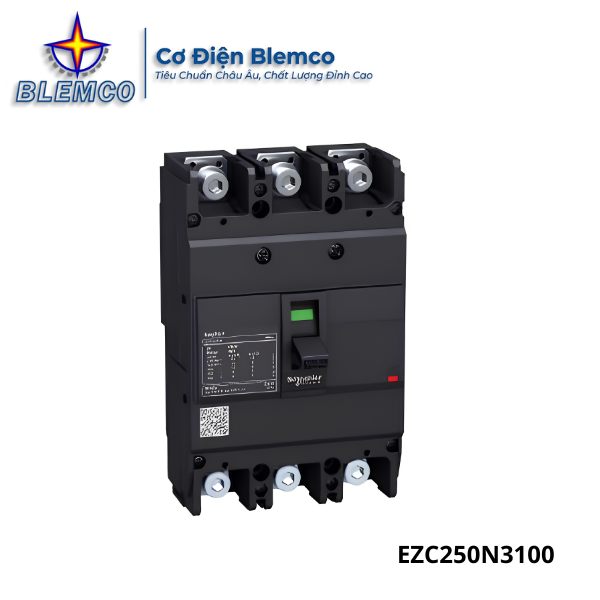

MCCB Schneider EZC250N3100 100A 25kA 3P

MCCB Schneider EZC250N3100 là cầu dao tự động dạng khối thuộc dòng EasyPact EZC250, được dùng để đóng cắt và bảo vệ mạch điện hạ thế. Với thiết kế 3P, dòng định mức 100A và khả năng cắt ngắn mạch 25kA tại 415V, sản phẩm phù hợp cho các tủ điện 3 pha cần khả năng bảo vệ cao hơn nhóm MCCB 10kA hoặc 15kA. Đây là lựa chọn phù hợp cho tủ phân phối, tủ điều khiển, nhánh cấp nguồn máy móc và hệ thống điện công trình dân dụng, thương mại, công nghiệp nhẹ.

MCCB Schneider EZC250N3100 Có Gì Nổi Bật?

MCCB Schneider EZC250N3100 tập trung vào nhu cầu bảo vệ nhánh tải 100A trong hệ thống điện 3 pha. Điểm đáng chú ý của mã này là khung EZC250, dòng cắt 25kA và thiết kế phù hợp cho các vị trí cần MCCB có khả năng chịu sự cố tốt hơn dòng phổ thông.

• Dòng định mức 100A: Phù hợp cho nhánh cấp nguồn, tủ phân phối phụ, tủ điều khiển thiết bị, máy bơm, quạt công nghiệp hoặc cụm tải 3 pha có công suất vừa.
• Thiết kế 3P cho điện 3 pha: Cho phép đóng cắt đồng thời 3 pha, giúp hệ thống vận hành đồng bộ và an toàn hơn khi thao tác hoặc khi có sự cố.
• Dòng cắt ngắn mạch 25kA: Đây là điểm mạnh quan trọng của sản phẩm, phù hợp cho các vị trí cần khả năng cắt cao hơn so với MCCB 10kA hoặc 15kA.
• Điện áp làm việc 380-440VAC: Tương thích với hệ thống điện hạ thế phổ biến tại nhà xưởng, tòa nhà, cửa hàng, trạm bơm và công trình cơ điện.
• Khung EZC250 chắc chắn: Phù hợp cho nhóm tải 100A nhưng cần kết cấu lớn hơn dòng EZC100, giúp lắp đặt ổn định trong tủ điện.
• Trip unit TMD: Hỗ trợ bảo vệ quá tải và ngắn mạch theo cơ chế từ nhiệt, đáp ứng tốt nhu cầu bảo vệ cơ bản trong tủ điện phân phối.
• Kích thước 60x165x105mm: Cần nhiều không gian hơn so với dòng EZC100, vì vậy người dùng nên kiểm tra kích thước khoang tủ trước khi lắp đặt.

Thông Số Kỹ Thuật MCCB Schneider EZC250N3100

Khi chọn MCCB Schneider EZC250N3100, người dùng nên kiểm tra kỹ dòng định mức 100A, số cực 3P, dòng cắt 25kA, điện áp làm việc và kích thước lắp đặt. Theo Schneider, mã EZC250N3100 thuộc EasyPact EZC250N, dùng trip unit TMD, 100A, 3 poles 3d và Icu 25kA tại 415VAC.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động MCCB EZC250N3100 Schneider – EZC250 Series
Mã sản phẩm	EZC250N3100
Loại sản phẩm	Cầu dao tự động MCCB
Thương hiệu	Schneider Electric
Ký hiệu	MCCB
Series	EZC250
Dòng sản phẩm	EasyPact EZC250N
Type	N
Số cực	3P
Kiểu bảo vệ cực	3P/3d
Trip unit	TMD
Dòng định mức	100A
Dòng cắt ngắn mạch Icu	25kA
Điện áp định mức	415V
Dải điện áp làm việc	380-440VAC
Tần số	50/60Hz
Điện áp cách điện định mức Ui	690VAC
Kích thước	60x165x105mm
Đơn vị tính	Pcs
Cân nặng	1300g
Số lượng trong 1 hộp	1

Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider EZC250N3100?

MCCB Schneider EZC250N3100 có cấu tạo dạng cầu dao tự động vỏ đúc, chuyên dùng trong tủ điện hạ thế để đóng cắt nguồn và bảo vệ mạch điện. Sản phẩm sử dụng cơ chế bảo vệ từ nhiệt TMD, phù hợp cho các nhánh tải cần bảo vệ quá tải và ngắn mạch ổn định.

• Vỏ khối đúc cách điện: Bảo vệ cụm tiếp điểm và cơ cấu bảo vệ bên trong, đồng thời tăng độ an toàn khi thiết bị làm việc trong tủ điện.
• Cần gạt ON/OFF/TRIP: Dùng để thao tác đóng cắt thủ công và nhận biết trạng thái hoạt động của MCCB.
• Hệ thống tiếp điểm: Đảm nhiệm việc dẫn điện khi MCCB đóng mạch và tách mạch khi thiết bị ngắt do sự cố.
• Trip unit TMD: Kết hợp bảo vệ nhiệt cho tình trạng quá tải và bảo vệ từ cho sự cố ngắn mạch.
• Buồng dập hồ quang: Giúp giảm hồ quang phát sinh khi ngắt dòng, góp phần tăng độ an toàn cho thiết bị và hệ thống.
• Cọc đấu dây chắc chắn: Hỗ trợ kết nối dây dẫn vào tủ điện, cần chọn tiết diện dây phù hợp với dòng 100A và siết đúng kỹ thuật khi lắp đặt.

Nguyên lý hoạt động của MCCB Schneider EZC250N3100 là duy trì cấp điện khi dòng tải nằm trong giới hạn an toàn. Khi dòng điện vượt ngưỡng do quá tải kéo dài hoặc tăng đột biến do ngắn mạch, cơ cấu bảo vệ sẽ tác động, làm tách tiếp điểm và ngắt nguồn để hạn chế hư hỏng cho dây dẫn, tải điện và thiết bị phía sau.

Vì Sao Nên Mua MCCB Schneider EZC250N3100 Tại Blemco?

Với các mã MCCB Schneider, người mua cần chọn đúng series, đúng dòng định mức, đúng số cực và đúng khả năng cắt để tránh lắp sai cho tủ điện. Blemco cung cấp MCCB Schneider EZC250N3100 cho nhu cầu lắp mới, thay thế và mua số lượng cho công trình cơ điện.

• Đúng mã EZC250N3100, đúng thông số 3P 100A 25kA: Hạn chế nhầm lẫn với các mã EZC250 khác có dòng định mức 125A, 150A, 200A hoặc 250A.
• Phù hợp cho tủ điện 3 pha: Sản phẩm đáp ứng tốt nhu cầu bảo vệ nhánh tải 100A trong tủ phân phối, tủ điều khiển và tủ điện công trình.
• Tư vấn chọn theo dòng cắt thực tế: Blemco hỗ trợ kiểm tra nhu cầu sử dụng 25kA để khách hàng chọn MCCB phù hợp vị trí lắp đặt.
• Hỗ trợ kiểm tra kích thước tủ: Với kích thước 60x165x105mm, khách hàng nên được tư vấn trước để đảm bảo thiết bị vừa khoang lắp đặt.
• Giá tốt cho đơn hàng dự án: Phù hợp cho nhà thầu cơ điện, đội bảo trì, đơn vị thi công tủ điện và khách hàng cần mua số lượng.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider EZC250N3100 đúng mã, đúng thông số và nhận ưu đãi tốt cho nhu cầu thi công, bảo trì hoặc lắp đặt tủ điện.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider EZC250N3100 Có Dòng Định Mức Bao Nhiêu?

MCCB Schneider EZC250N3100 có dòng định mức 100A, phù hợp cho các nhánh tải 3 pha có công suất vừa. Khi chọn thiết bị, người dùng nên đối chiếu thêm dòng tải thực tế, tiết diện dây dẫn và điều kiện vận hành của tủ điện.

MCCB Schneider EZC250N3100 Có Dòng Cắt Ngắn Mạch Bao Nhiêu?

MCCB Schneider EZC250N3100 có dòng cắt ngắn mạch 25kA tại điện áp định mức 415V. Mức cắt này phù hợp cho các vị trí cần khả năng bảo vệ ngắn mạch cao hơn nhóm MCCB 10kA hoặc 15kA.

MCCB Schneider EZC250N3100 Có Phù Hợp Với Hệ Thống Điện 3 Pha Không?

MCCB Schneider EZC250N3100 có thiết kế 3P nên phù hợp với hệ thống điện 3 pha. Sản phẩm thường được lắp trong tủ phân phối, tủ điều khiển hoặc nhánh cấp nguồn 100A.

MCCB Schneider EZC250N3100 Sử Dụng Trip Unit Loại Nào?

MCCB Schneider EZC250N3100 sử dụng trip unit TMD, hỗ trợ bảo vệ quá tải và ngắn mạch theo nguyên lý từ nhiệt. Cơ chế này phù hợp với các ứng dụng phân phối điện hạ thế thông dụng trong công trình và nhà xưởng.

MCCB Schneider EZC250N3100 Có Kích Thước Lắp Đặt Bao Nhiêu?

MCCB Schneider EZC250N3100 có kích thước 60x165x105mm, lớn hơn một số mã thuộc khung EZC100. Khi lắp đặt, người dùng nên kiểm tra chiều cao, chiều sâu tủ điện và khoảng trống cho dây dẫn, đầu cos, thao tác đóng cắt.
