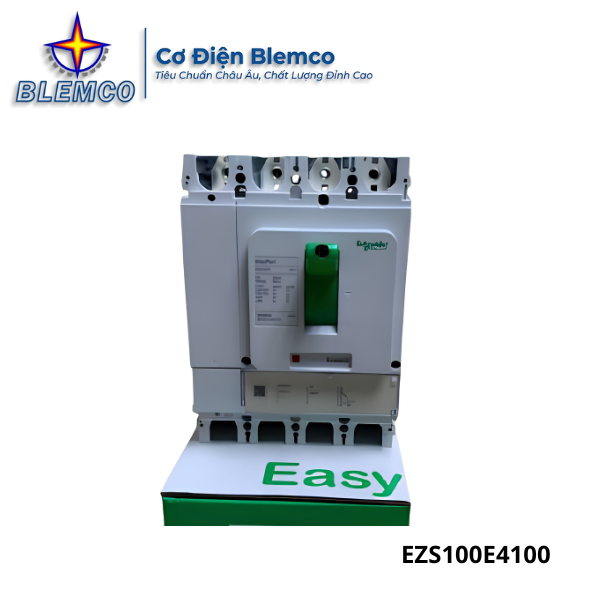

MCCB Schneider EZS100E4100 100A 25kA 4P

MCCB Schneider EZS100E4100 là cầu dao tự động dạng khối thuộc dòng EasyPact EZS của Schneider Electric, được thiết kế cho hệ thống điện hạ thế cần thiết bị đóng cắt ổn định, bảo vệ an toàn và dễ lắp đặt trong tủ điện. Với dòng định mức 100A, số cực 3P, dòng ngắn mạch 30kA tại 380/415V, sản phẩm phù hợp cho tủ phân phối, tủ điều khiển, tủ động lực, công trình thương mại, nhà xưởng và các hệ thống cơ điện cần thiết bị bảo vệ đáng tin cậy.

MCCB Schneider EZS100E4100 Có Gì Nổi Bật?

MCCB Schneider EZS100E4100 là lựa chọn phù hợp cho các công trình cần MCCB 3 pha có dòng định mức 100A, khả năng đáp ứng dòng sự cố tốt và thương hiệu thiết bị điện uy tín.

• Dòng điện định mức 100A phù hợp cho tủ phân phối, nhánh cấp nguồn khu vực, tủ điều khiển hoặc các hệ thống tải công suất vừa trong công trình dân dụng và công nghiệp.
• Thiết kế 3P đáp ứng nhu cầu đóng cắt và bảo vệ hệ thống điện 3 pha phổ biến trong nhà xưởng, tòa nhà, khu kỹ thuật và hệ thống cơ điện hạ thế.
• Dòng ngắn mạch 30kA tại 380/415V giúp thiết bị đáp ứng tốt các vị trí có dòng sự cố tương đối cao, hỗ trợ bảo vệ dây dẫn và thiết bị phía sau.
• Điện áp định mức 380/415V tương thích với nhiều hệ thống điện hạ thế 3 pha đang sử dụng trong công trình tại Việt Nam.
• Điện áp hoạt động 440VAC, 50/60Hz giúp MCCB phù hợp với nhiều cấu hình nguồn cấp khác nhau trong hệ thống điện công nghiệp.
• Điện áp cách điện Ui 690V hỗ trợ tăng độ an toàn cách điện khi thiết bị làm việc trong tủ điện.
• Kích thước H130 x W75 x D60 mm nhỏ gọn, thuận tiện khi bố trí trong tủ điện có không gian hạn chế.
• Khối lượng khoảng 0.78kg giúp quá trình vận chuyển, lắp đặt và thay thế thiết bị dễ dàng hơn.
• Màu xám đặc trưng của dòng EasyPact EZS, dễ nhận diện khi lắp đặt đồng bộ cùng các thiết bị Schneider trong tủ bảng điện.
• Sản xuất theo tiêu chuẩn IEC 60947-2, đáp ứng yêu cầu kỹ thuật quan trọng đối với thiết bị đóng cắt và bảo vệ mạch điện hạ thế.
• Thương hiệu Schneider Electric được sử dụng rộng rãi trong nhiều dự án dân dụng, thương mại và công nghiệp, thuận tiện cho việc đồng bộ thiết bị trong hệ thống.

Thông Số Kỹ Thuật MCCB Schneider EZS100E4100

Bảng thông số dưới đây giúp kỹ sư, nhà thầu và đơn vị thi công kiểm tra nhanh khả năng tương thích của MCCB Schneider EZS100E4100 với dòng tải, điện áp vận hành, số cực, dòng ngắn mạch và không gian lắp đặt trong tủ điện.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động dạng khối MCCB EasyPact EZS100E 3P, 30kA, @380/415V, 100A Schneider EZS100E4100
Mã sản phẩm	EZS100E4100
Hãng sản xuất	Schneider
Xuất xứ	Schneider Electric
Dòng sản phẩm	Schneider EasyPact EZS
Loại	EZS100E
Loại thiết bị	MCCB/cầu dao tự động dạng khối
Màu sắc	Màu xám
Số cực	3P
Dòng định mức	100A
Dòng ngắn mạch	30kA
Khả năng phá vỡ	8kA
Điện áp định mức Ue	380/415V
Điện áp cách điện Ui	690V
Điện áp hoạt động	440VAC, 50/60Hz
Tiêu chuẩn	IEC 60947-2
Công nghệ	Pháp
Kích thước	H130 x W75 x D60 mm
Khối lượng	0.78kg
Tình trạng kho	Còn hàng
Đơn giá	Xem thêm ở menu báo giá
Bảo hành	12 tháng do lỗi nhà sản xuất

Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider EZS100E4100?

MCCB Schneider EZS100E4100 có cấu tạo dạng khối chắc chắn, chuyên dùng để đóng cắt và bảo vệ mạch điện hạ thế 3 pha. Thiết bị được lắp trong tủ điện nhằm kiểm soát nguồn cấp, bảo vệ dây dẫn, thiết bị tải và giảm rủi ro hư hỏng khi hệ thống xuất hiện sự cố điện.

• Vỏ cách điện dạng khối: Giúp bảo vệ các chi tiết bên trong, hạn chế tiếp xúc trực tiếp với phần mang điện và tăng độ an toàn khi vận hành trong tủ điện.
• Cụm tiếp điểm chính: Cho phép dòng điện đi qua khi MCCB ở trạng thái đóng và tách mạch khi thiết bị ngắt bằng tay hoặc khi hệ thống gặp sự cố.
• Buồng dập hồ quang: Hỗ trợ chia nhỏ, làm nguội và dập tắt hồ quang phát sinh trong quá trình cắt dòng điện lớn, giúp quá trình ngắt mạch an toàn hơn.
• Cơ cấu truyền động đóng cắt: Giúp thao tác đóng, ngắt ổn định, hỗ trợ người vận hành kiểm soát trạng thái cấp điện của hệ thống.
• Bộ phận bảo vệ quá dòng: Có nhiệm vụ phát hiện các tình trạng bất thường như quá tải hoặc ngắn mạch, sau đó kích hoạt cơ cấu ngắt để bảo vệ hệ thống.
• Cực đấu nối 3P: Phù hợp cho hệ thống điện 3 pha, hỗ trợ đấu nối trong tủ phân phối, tủ động lực hoặc tủ cấp nguồn khu vực.

Về nguyên lý hoạt động, khi hệ thống điện vận hành bình thường, dòng điện đi qua các tiếp điểm của MCCB để cấp nguồn cho tải. Khi xuất hiện quá tải hoặc ngắn mạch, cơ cấu bảo vệ bên trong sẽ tác động, làm tách tiếp điểm và ngắt nguồn điện nhằm bảo vệ dây dẫn, thiết bị điện và hạn chế sự cố lan rộng trong hệ thống.

Vì Sao Nên Mua MCCB Schneider EZS100E4100 Tại Blemco?

Khi chọn mua MCCB cho công trình, khách hàng cần kiểm tra kỹ mã sản phẩm, số cực, dòng định mức, dòng ngắn mạch, kích thước lắp đặt và chứng từ phục vụ nghiệm thu. Blemco cung cấp MCCB Schneider EZS100E4100 theo hướng tối ưu cho nhà thầu cơ điện, đơn vị thi công tủ bảng điện, nhà máy, tòa nhà và khách hàng dự án.

• Hàng mới 100%, đúng mã Schneider EZS100E4100, phù hợp cho nhu cầu lắp mới, thay thế hoặc mua đồng bộ cho hệ thống tủ điện.
• Đầy đủ chứng từ CO/CQ khi khách hàng yêu cầu, hỗ trợ hồ sơ nghiệm thu, hồ sơ kỹ thuật và tiêu chuẩn bàn giao công trình.
• Giá tốt, chiết khấu cao cho đơn hàng dự án, phù hợp với nhà thầu, xưởng tủ điện, đơn vị thi công cơ điện và khách hàng mua số lượng lớn.
• Hỗ trợ kiểm tra đúng thông số 3P, 100A, 30kA, 380/415V, hạn chế nhầm mã, sai số cực hoặc chọn sai cấp bảo vệ cho hệ thống.
• Tư vấn kỹ thuật nhanh, giúp khách hàng đối chiếu thiết bị với bản vẽ, phụ tải, không gian tủ điện và yêu cầu lắp đặt thực tế.
• Hỗ trợ hàng số lượng lớn, đáp ứng tốt cho nhà xưởng, tòa nhà, hệ thống phân phối điện, tủ động lực và các dự án cơ điện.
• Giao hàng tận nơi toàn quốc, giúp khách hàng chủ động tiến độ thi công và tiết kiệm thời gian mua hàng.
• Bảo hành 12 tháng do lỗi nhà sản xuất, giúp khách hàng yên tâm hơn khi đưa thiết bị vào vận hành.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider EZS100E4100 chính hãng, giá tốt, đầy đủ chứng từ và được hỗ trợ kỹ thuật nhanh cho nhu cầu lắp đặt, thay thế hoặc mua số lượng lớn cho dự án.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider EZS100E4100 có phù hợp cho hệ thống điện 3 pha không?

MCCB Schneider EZS100E4100 theo brief là thiết bị 3P nên phù hợp cho hệ thống điện 3 pha trong tủ phân phối, tủ động lực và tủ cấp nguồn khu vực. Khi lắp đặt, kỹ thuật viên cần kiểm tra thêm sơ đồ cấp nguồn, dòng tải thực tế và dòng ngắn mạch tại vị trí lắp.

MCCB Schneider EZS100E4100 có thể dùng cho tủ phân phối 100A không?

MCCB Schneider EZS100E4100 có dòng định mức 100A nên có thể dùng cho tủ phân phối hoặc nhánh cấp nguồn có dòng tải phù hợp. Người dùng cần đối chiếu thêm tiết diện dây dẫn, điều kiện vận hành và yêu cầu bảo vệ của hệ thống trước khi chọn lắp.

Dòng ngắn mạch 30kA của MCCB Schneider EZS100E4100 có ý nghĩa gì?

Dòng ngắn mạch 30kA thể hiện khả năng đáp ứng của thiết bị trước dòng sự cố lớn tại mức điện áp 380/415V theo thông tin sản phẩm. Đây là thông số quan trọng cần so sánh với dòng ngắn mạch tính toán tại điểm lắp đặt để đảm bảo chọn đúng cấp bảo vệ.

MCCB Schneider EZS100E4100 có kích thước bao nhiêu?

MCCB Schneider EZS100E4100 có kích thước H130 x W75 x D60 mm và khối lượng khoảng 0.78kg theo brief kỹ thuật. Khi lắp đặt trong tủ điện, đơn vị thi công cần bố trí đủ không gian cho thân MCCB, đầu cáp, khoảng cách an toàn và thao tác đóng cắt.

Khi chọn MCCB Schneider EZS100E4100 cần lưu ý những thông số nào?

Người dùng cần kiểm tra số cực 3P, dòng định mức 100A, dòng ngắn mạch 30kA, điện áp định mức 380/415V và điện áp hoạt động 440VAC. Ngoài ra, cần rà lại mã sản phẩm theo catalog hoặc chứng từ hàng hóa vì brief đang có điểm chưa thống nhất giữa mã EZS100E4100 và mã EZS100F3100.
