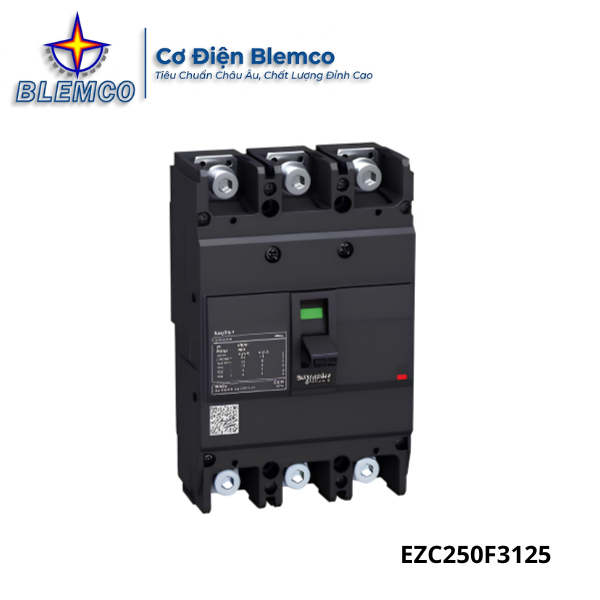

MCCB Schneider EZC250F3125 125A 18kA 3P

MCCB Schneider EZC250F3125 là cầu dao tự động dạng khối thuộc dòng EasyPact EZC250F của Schneider Electric, được thiết kế để đóng cắt và bảo vệ hệ thống điện 3 pha trong các công trình dân dụng, thương mại và công nghiệp. Với dòng định mức 125A, khả năng cắt ngắn mạch 18kA tại 415V, thiết bị phù hợp lắp đặt trong tủ điện phân phối, tủ động lực, tủ điều khiển và các hệ thống điện hạ thế cần vận hành ổn định, an toàn.

MCCB Schneider EZC250F3125 Có Gì Nổi Bật?

MCCB Schneider EZC250F3125 là lựa chọn phù hợp cho các hệ thống điện cần thiết bị bảo vệ có thông số rõ ràng, thương hiệu uy tín và khả năng làm việc ổn định trong môi trường tủ điện.

• Dòng điện định mức 125A phù hợp cho các nhánh tải, tủ phân phối hoặc hệ thống cấp nguồn có công suất trung bình trong công trình dân dụng và công nghiệp.
• Thiết kế 3P đáp ứng nhu cầu bảo vệ hệ thống điện 3 pha, thường gặp trong nhà xưởng, tòa nhà, khu kỹ thuật, trạm điện và tủ động lực.
• Khả năng cắt ngắn mạch Icu 18kA tại 415V giúp MCCB ngắt dòng sự cố trong giới hạn thiết kế, hạn chế nguy cơ cháy nổ và bảo vệ thiết bị phía sau.
• Trip từ nhiệt hỗ trợ bảo vệ đồng thời quá tải và ngắn mạch, phù hợp với nhu cầu bảo vệ cơ bản trong hệ thống điện hạ thế.
• Điện áp cách điện định mức Ui 690VAC giúp tăng độ an toàn cách điện khi thiết bị vận hành trong tủ điện.
• Điện áp chịu xung định mức Uimp 6kV giúp thiết bị chịu được các xung điện áp trong giới hạn cho phép, hỗ trợ độ bền khi làm việc trong hệ thống điện công nghiệp.
• Độ bền cơ 13.000 lần và độ bền điện 4.000 lần giúp sản phẩm vận hành ổn định trong thời gian dài, giảm chi phí bảo trì và thay thế.
• Dải nhiệt độ hoạt động -25…70°C cho phép MCCB làm việc trong nhiều điều kiện môi trường khác nhau, kể cả khu vực kỹ thuật có nhiệt độ cao.
• Cơ cấu điều khiển toggle giúp thao tác đóng, ngắt và reset dễ dàng, thuận tiện cho kỹ thuật viên khi vận hành hoặc xử lý sự cố.
• Sản xuất theo tiêu chuẩn IEC 60947-2, JIS C 8201, NEMA AB1, phù hợp với yêu cầu kỹ thuật của nhiều hệ thống tủ điện và công trình cơ điện.

Thông Số Kỹ Thuật MCCB Schneider EZC250F3125

Bảng thông số dưới đây giúp kỹ sư, nhà thầu và đơn vị thi công kiểm tra nhanh khả năng tương thích của MCCB Schneider EZC250F3125 với dòng tải, điện áp vận hành, khả năng cắt ngắn mạch và không gian lắp đặt trong tủ điện.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động dạng khối MCCB EasyPact EZC250, 3P Type F, Icu = 18kA 415V 125A Schneider EZC250F3125
Mã sản phẩm	EZC250F3125
Hãng sản xuất	Schneider
Xuất xứ	Schneider Electric
Dòng sản phẩm	Schneider EasyPact EZC250F
Loại thiết bị	MCCB/cầu dao tự động dạng khối
Type	F
Màu sắc	Màu đen
Số cực	3P
Dòng điện định mức In	125A
Khả năng phá vỡ Icu	18kA
Điện áp làm việc	400/415V
Điện áp định mức Ue	550VAC/250VDC
Điện áp cách điện định mức Ui	690VAC
Điện áp chịu xung định mức Uimp	6kV
Trip	Trip từ nhiệt
Loại điều khiển	Toggle
Loại bảo vệ	Bảo vệ ngắn mạch, bảo vệ quá tải
Tiêu chuẩn	IEC 60947-2, JIS C 8201, NEMA AB1
Độ bền cơ	13.000 lần
Độ bền điện	4.000 lần
Nhiệt độ hoạt động	-25…70°C
Nhiệt độ bảo quản	-35…85°C
Cấp bảo vệ	IP20
Công nghệ	Pháp
Kích thước	H165 x W105 x D60 mm
Khối lượng	1.3kg
Tình trạng kho	Còn hàng
Đơn giá	Xem thêm ở menu báo giá
Bảo hành	12 tháng do lỗi nhà sản xuất



Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider EZC250F3125?

MCCB Schneider EZC250F3125 có cấu tạo dạng khối chắc chắn, tích hợp cơ cấu đóng cắt, bộ bảo vệ quá dòng và buồng dập hồ quang nhằm đảm bảo khả năng ngắt mạch an toàn khi hệ thống điện xuất hiện sự cố.

• Vỏ cách điện dạng khối: Bảo vệ các bộ phận bên trong, tăng khả năng cách điện và hạn chế tác động từ môi trường lắp đặt trong tủ điện.
• Cụm tiếp điểm chính: Cho phép dòng điện đi qua khi MCCB ở trạng thái đóng và tách mạch khi thiết bị ngắt do thao tác tay hoặc do sự cố.
• Buồng dập hồ quang: Hỗ trợ dập tắt hồ quang phát sinh trong quá trình ngắt dòng điện lớn, giúp tăng độ an toàn khi đóng cắt.
• Bộ trip từ nhiệt: Phần tử nhiệt tác động khi xảy ra quá tải kéo dài, trong khi phần tử từ tác động nhanh khi xuất hiện dòng ngắn mạch lớn.
• Tay gạt toggle: Dùng để đóng, ngắt và reset thiết bị sau khi đã kiểm tra, xử lý nguyên nhân sự cố.
• Cực đấu nối 3 pha: Hỗ trợ kết nối với hệ thống điện 3P, phù hợp lắp trong tủ phân phối, tủ động lực hoặc các cụm thiết bị hạ thế.

Về nguyên lý hoạt động, khi hệ thống vận hành bình thường, dòng điện đi qua các tiếp điểm của MCCB để cấp nguồn cho tải. Khi xuất hiện quá tải hoặc ngắn mạch, bộ trip từ nhiệt sẽ kích hoạt cơ cấu ngắt, làm tách tiếp điểm và cắt nguồn khỏi tải nhằm bảo vệ dây dẫn, thiết bị điện và hệ thống phía sau.

Vì Sao Nên Mua MCCB Schneider EZC250F3125 Tại Blemco?

Khi mua MCCB cho công trình, khách hàng cần chọn đúng mã, đúng dòng định mức, đúng khả năng cắt ngắn mạch và đảm bảo nguồn hàng có chứng từ rõ ràng. Blemco cung cấp MCCB Schneider EZC250F3125 theo hướng tối ưu cho nhà thầu cơ điện, đơn vị thi công tủ bảng điện và khách hàng dự án.

• Hàng mới 100%, đúng mã Schneider EZC250F3125, phù hợp cho nhu cầu lắp mới, thay thế hoặc mua đồng bộ cho hệ thống tủ điện.
• Đầy đủ chứng từ CO/CQ khi khách hàng yêu cầu, hỗ trợ hồ sơ nghiệm thu, hồ sơ kỹ thuật và tiêu chuẩn bàn giao công trình.
• Giá tốt, chiết khấu cao cho đơn hàng dự án, phù hợp với nhà thầu, xưởng tủ điện và khách hàng mua số lượng lớn.
• Hỗ trợ kiểm tra đúng thông số 3P, 125A, 18kA, 415V, hạn chế nhầm mã, sai dòng định mức hoặc chọn sai khả năng cắt.
• Tư vấn kỹ thuật nhanh, giúp khách hàng đối chiếu thiết bị với bản vẽ, phụ tải, điều kiện lắp đặt và yêu cầu bảo vệ thực tế.
• Hỗ trợ hàng số lượng lớn, đáp ứng nhu cầu triển khai cho nhà xưởng, tòa nhà, hệ thống phân phối điện và dự án cơ điện.
• Giao hàng tận nơi toàn quốc, giúp khách hàng chủ động tiến độ thi công và tiết kiệm thời gian mua hàng.
• Bảo hành 12 tháng do lỗi nhà sản xuất, giúp khách hàng yên tâm hơn khi đưa thiết bị vào vận hành.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider EZC250F3125 chính hãng, giá tốt, đầy đủ chứng từ và được hỗ trợ kỹ thuật nhanh cho nhu cầu lắp đặt, thay thế hoặc mua số lượng lớn cho dự án.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider EZC250F3125 có phù hợp cho hệ thống điện 3 pha không?

MCCB Schneider EZC250F3125 là thiết bị 3P nên phù hợp sử dụng cho hệ thống điện 3 pha trong tủ phân phối, tủ động lực và tủ điện công nghiệp. Khi lắp đặt, người dùng cần kiểm tra thêm dòng tải thực tế, điện áp hệ thống và khả năng cắt ngắn mạch yêu cầu tại vị trí lắp.

MCCB Schneider EZC250F3125 bảo vệ được những sự cố điện nào?

Thiết bị sử dụng trip từ nhiệt nên có khả năng bảo vệ quá tải và ngắn mạch cho hệ thống điện hạ thế. Khi dòng điện vượt quá giới hạn cho phép hoặc xuất hiện dòng sự cố lớn, MCCB sẽ tác động ngắt mạch để hạn chế hư hỏng dây dẫn và thiết bị phía sau.

Khả năng cắt ngắn mạch 18kA của MCCB Schneider EZC250F3125 có ý nghĩa gì?

Thông số 18kA cho biết MCCB có thể cắt dòng ngắn mạch cực đại trong giới hạn thiết kế tại điện áp 415V. Đây là thông số quan trọng cần đối chiếu với dòng ngắn mạch dự kiến của hệ thống để đảm bảo thiết bị được chọn đúng cấp bảo vệ.

MCCB Schneider EZC250F3125 có thể lắp trong tủ điện công nghiệp không?

MCCB Schneider EZC250F3125 có thiết kế dạng khối, kích thước H165 x W105 x D60 mm và cấp bảo vệ IP20 nên phù hợp lắp đặt bên trong tủ điện. Thiết bị thường được dùng trong tủ phân phối, tủ động lực, tủ điện nhà xưởng và các hệ thống cấp nguồn 3 pha.

Khi chọn MCCB Schneider EZC250F3125 cần lưu ý những thông số nào?

Người dùng cần kiểm tra số cực 3P, dòng định mức 125A, khả năng cắt 18kA, điện áp làm việc 400/415V và điều kiện nhiệt độ tại vị trí lắp đặt. Ngoài ra, cần đối chiếu kích thước tủ điện, tiết diện dây dẫn và yêu cầu nghiệm thu để chọn đúng thiết bị cho công trình.
