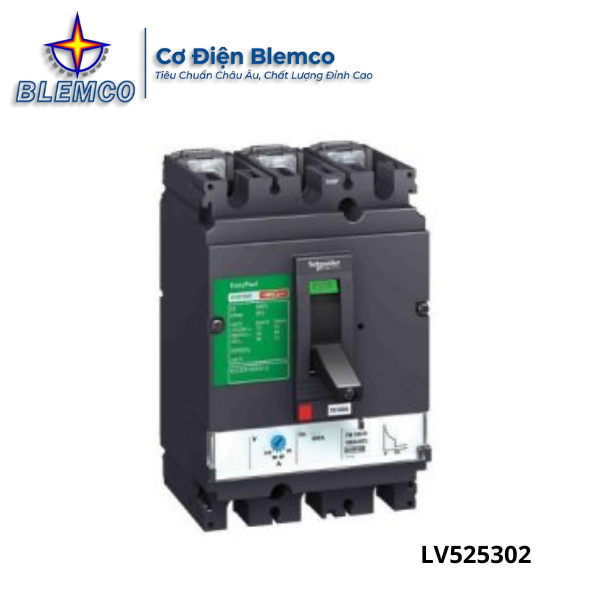

MCCB Schneider chỉnh dòng LV525302 (140-200A) 25kA 3P

MCCB Schneider LV525302 là aptomat khối chỉnh dòng thuộc dòng EasyPact CVS250B, được dùng để đóng cắt và bảo vệ mạch điện trong hệ thống điện hạ thế. Với dòng định mức 200A, dòng cắt ngắn mạch 25kA tại 415VAC và trip unit TMD có thể chỉnh bảo vệ quá tải, sản phẩm phù hợp cho tủ phân phối, tủ tổng nhánh, nhánh cấp nguồn máy móc, nhà xưởng, tòa nhà và các công trình thương mại. Đây là lựa chọn phù hợp khi người dùng cần MCCB Schneider 3P dòng lớn, khả năng bảo vệ ổn định và dễ đồng bộ trong tủ điện dự án.

MCCB Schneider LV525302 Có Gì Nổi Bật?

MCCB Schneider LV525302 tập trung vào nhu cầu bảo vệ nhánh tải 200A trong hệ thống điện 3 pha. Điểm đáng chú ý của mã này là dòng cắt 25kA, trip unit TMD chỉnh dòng và khung CVS250B phù hợp cho tủ điện công trình.

• Dòng định mức 200A: Phù hợp cho tủ tổng nhánh, tủ phân phối phụ, nhánh cấp nguồn máy móc, hệ thống bơm, quạt công nghiệp hoặc cụm tải 3 pha công suất lớn.
• Thiết kế 3P/3d: Cho phép đóng cắt và bảo vệ đồng thời 3 pha, phù hợp cho hệ thống điện 3 pha trong tủ điện hạ thế.
• Dòng cắt ngắn mạch 25kA tại 415VAC: Đáp ứng các vị trí cần khả năng cắt ngắn mạch ổn định trong hệ thống phân phối điện công trình.
• Trip unit TMD chỉnh dòng: Hỗ trợ chỉnh bảo vệ quá tải trong khoảng 0.7-1xIn, tương đương khoảng 140-200A, giúp kỹ thuật viên cài đặt sát hơn với tải thực tế.
• Nguyên lý bảo vệ nhiệt từ: Bảo vệ quá tải bằng phần tử nhiệt và bảo vệ ngắn mạch bằng phần tử từ cố định, phù hợp cho hệ thống phân phối điện hạ thế.
• Điện áp hoạt động 440VAC 50/60Hz: Tương thích với hệ thống điện hạ thế thông dụng trong nhà xưởng, tòa nhà và công trình cơ điện.
• Kích thước H161 x W105 x D86mm: Cần kiểm tra không gian tủ điện, chiều sâu tủ, khoảng cách dây dẫn và đầu cos trước khi lắp đặt.
• Thuộc dòng EasyPact CVS250B: Phù hợp cho các công trình cần MCCB Schneider đồng bộ, dễ lựa chọn theo dòng định mức và khả năng cắt.

Thông Số Kỹ Thuật MCCB Schneider LV525302

Khi chọn MCCB Schneider LV525302, người dùng nên kiểm tra kỹ dòng định mức 200A, dải chỉnh 0.7-1xIn, số cực 3P, dòng cắt 25kA và kích thước lắp đặt. Đây là các thông số quan trọng giúp đảm bảo MCCB phù hợp với tải, dây dẫn, dòng ngắn mạch tại điểm lắp và thiết kế tủ điện.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động dạng khối MCCB EasyPact CVS250B 3P Type B, Icu = 25kA 415V 200A Schneider LV525302
Mã sản phẩm	LV525302
Loại sản phẩm	Cầu dao tự động dạng khối MCCB
Thương hiệu	Schneider Electric
Dòng sản phẩm	EasyPact CVS250
Ký hiệu	MCCB
Type	B
Màu sắc	Màu đen
Số cực	3P
Kiểu bảo vệ cực	3P/3d
Trip unit	TMD / TM-D
Dòng định mức In	200A
Dải chỉnh quá tải	0.7-1xIn, khoảng 140-200A
Dòng cắt ngắn mạch Icu	25kA tại 415VAC
Điện áp định mức	415VAC
Điện áp hoạt động	440VAC, 50/60Hz
Nguyên lý bảo vệ	Nhiệt từ
Loại bảo vệ	Bảo vệ quá tải, bảo vệ ngắn mạch
Nhiệt độ hoạt động	-25…70°C
Nhiệt độ bảo quản	-50…85°C
Cấp độ bảo vệ	IP40
Tiêu chuẩn	IEC 60947-2 / IEC 947-2
Công nghệ	Pháp
Kích thước	H161 x W105 x D86mm
Khối lượng	2kg
Đơn vị tính	Pcs
Số lượng trong 1 hộp	1
Bảo hành tham khảo	12 tháng do lỗi nhà sản xuất

Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider LV525302?

MCCB Schneider LV525302 có cấu tạo dạng cầu dao tự động vỏ đúc, chuyên dùng trong tủ điện hạ thế để đóng cắt nguồn và bảo vệ mạch điện. Với dòng định mức 200A và khả năng chỉnh ngưỡng quá tải, sản phẩm phù hợp cho các nhánh nguồn lớn cần bảo vệ linh hoạt hơn so với MCCB cố định dòng.

• Vỏ khối đúc cách điện: Bảo vệ cụm tiếp điểm, cơ cấu truyền động và bộ trip bên trong, đồng thời tăng độ an toàn khi lắp trong tủ điện.
• Cần gạt đóng cắt: Cho phép thao tác ON/OFF thủ công và giúp người vận hành nhận biết trạng thái làm việc của MCCB.
• Hệ thống 3 cực: Đóng cắt đồng thời 3 pha, phù hợp cho hệ thống điện 3 pha trong tủ phân phối và tủ điều khiển.
• Hệ thống tiếp điểm: Dẫn điện khi MCCB đóng mạch và tách mạch khi thiết bị ngắt do thao tác hoặc sự cố.
• Trip unit TMD: Kết hợp bảo vệ quá tải chỉnh định và bảo vệ ngắn mạch bằng cơ chế từ cố định.
• Bộ chỉnh dòng 0.7-1xIn: Giúp cài đặt ngưỡng bảo vệ theo tải thực tế, hạn chế chọn thiết bị quá sát hoặc quá dư so với dây dẫn.
• Buồng dập hồ quang: Hỗ trợ giảm hồ quang phát sinh khi ngắt dòng lớn, giúp quá trình đóng cắt an toàn hơn.
• Cọc đấu dây: Hỗ trợ kết nối dây dẫn vào MCCB, cần chọn tiết diện dây phù hợp với dòng 200A và siết đúng kỹ thuật.

Nguyên lý hoạt động của MCCB Schneider LV525302 là duy trì trạng thái đóng khi dòng điện nằm trong giới hạn cài đặt. Khi mạch bị quá tải kéo dài hoặc xuất hiện ngắn mạch, trip unit TMD sẽ tác động để tách tiếp điểm, ngắt nguồn và hạn chế rủi ro hư hỏng dây dẫn, thiết bị điện cũng như phụ tải phía sau.

Vì Sao Nên Mua MCCB Schneider LV525302 Tại Blemco?

Với MCCB chỉnh dòng 200A như MCCB Schneider LV525302, người mua cần chọn đúng mã, đúng dòng cắt và đúng dải chỉnh để đảm bảo thiết bị phù hợp với tủ điện thực tế. Blemco cung cấp sản phẩm cho nhu cầu lắp mới, thay thế, bảo trì và mua số lượng cho công trình cơ điện.

• Đúng mã LV525302, đúng thông số 3P 200A 25kA: Hạn chế nhầm lẫn với các mã CVS250B khác như 160A, 225A, 250A hoặc các mã khác dòng cắt.
• Hàng mới 100%, nguồn gốc rõ ràng: Phù hợp cho khách hàng cần thiết bị đóng cắt MCCB Schneider dùng trong tủ điện công trình.
• Chứng từ CO/CQ đầy đủ: Hỗ trợ hồ sơ nghiệm thu, hồ sơ dự án và yêu cầu kỹ thuật của nhà thầu.
• Chiết khấu cao cho đơn hàng dự án: Blemco hỗ trợ giá tốt cho khách hàng mua số lượng, đại lý, đơn vị thi công và nhà thầu cơ điện.
• Hỗ trợ hàng số lượng lớn: Phù hợp với dự án cần cấp đồng bộ MCCB cho nhiều tủ điện hoặc nhiều hạng mục thi công.
• Giao hàng tận nơi toàn quốc: Giúp khách hàng chủ động tiến độ nhận hàng, lắp đặt và bàn giao công trình.
• Tư vấn đúng mã, đúng thông số: Blemco hỗ trợ kiểm tra dòng tải, dải chỉnh, dòng cắt, điện áp, kích thước tủ và nhu cầu thay thế thực tế.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider LV525302 mới 100%, đầy đủ CO/CQ, giá tốt và chiết khấu cao cho đơn hàng dự án.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider LV525302 Có Dòng Định Mức Bao Nhiêu?

MCCB Schneider LV525302 có dòng định mức 200A, phù hợp cho các nhánh tải 3 pha công suất lớn trong hệ thống điện hạ thế. Khi chọn thiết bị, người dùng nên đối chiếu dòng tải thực tế, tiết diện dây dẫn và điều kiện vận hành của tủ điện.

MCCB Schneider LV525302 Có Thể Chỉnh Dòng Trong Khoảng Bao Nhiêu?

MCCB Schneider LV525302 có dải chỉnh quá tải 0.7-1xIn, tương đương khoảng 140-200A. Dải chỉnh này giúp kỹ thuật viên cài đặt ngưỡng bảo vệ phù hợp hơn với tải thực tế và dây dẫn.

MCCB Schneider LV525302 Có Dòng Cắt Ngắn Mạch Bao Nhiêu?

MCCB Schneider LV525302 có dòng cắt ngắn mạch Icu 25kA tại điện áp 415VAC. Mức cắt này phù hợp cho nhiều tủ điện công trình, tủ phân phối và hệ thống hạ thế có yêu cầu bảo vệ ngắn mạch ổn định.

MCCB Schneider LV525302 Sử Dụng Trip Unit Loại Nào?

MCCB Schneider LV525302 sử dụng trip unit TMD, còn gọi là trip nhiệt từ. Cơ chế này kết hợp bảo vệ quá tải bằng phần tử nhiệt và bảo vệ ngắn mạch bằng phần tử từ.

MCCB Schneider LV525302 Có Kích Thước Lắp Đặt Bao Nhiêu?

MCCB Schneider LV525302 có kích thước H161 x W105 x D86mm, phù hợp với nhiều tủ điện phân phối và tủ điều khiển công nghiệp. Khi lắp đặt, người dùng nên chừa đủ khoảng trống cho dây dẫn, đầu cos, thao tác đóng cắt và tản nhiệt trong tủ.
