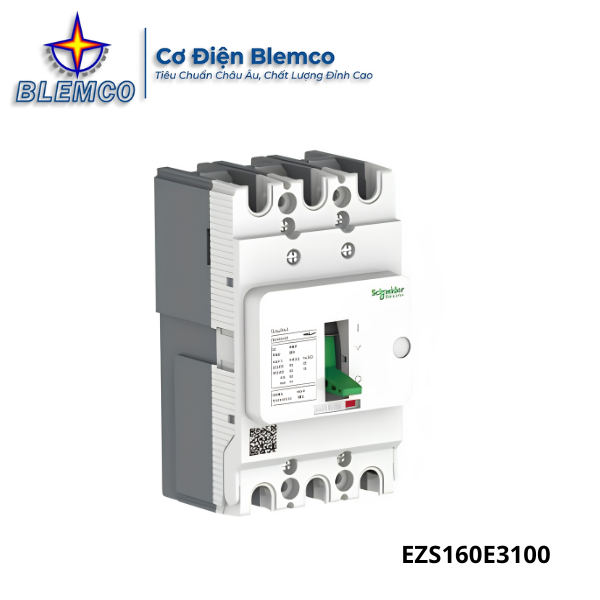

MCCB Schneider EZS160E3100 100A 25kA 3P

MCCB Schneider EZS160E3100 là aptomat khối thuộc dòng EasyPact EZS, được dùng để đóng cắt và bảo vệ mạch điện hạ thế trong hệ thống điện 3 pha. Với dòng định mức 100A, khả năng cắt ngắn mạch 25kA tại 380/415V và bộ bảo vệ từ nhiệt TMD, sản phẩm phù hợp cho tủ phân phối phụ, tủ điều khiển, tủ máy móc, nhà xưởng, tòa nhà và các công trình thương mại. Đây là lựa chọn phù hợp khi người dùng cần MCCB Schneider có dòng tải 100A, khả năng bảo vệ tốt hơn nhóm MCCB 10kA hoặc 15kA và kích thước lắp đặt chắc chắn trong tủ điện.

MCCB Schneider EZS160E3100 Có Gì Nổi Bật?

MCCB Schneider EZS160E3100 tập trung vào nhu cầu bảo vệ nhánh tải 100A trong hệ thống điện 3 pha. Những điểm người mua nên quan tâm nhất ở mã này là dòng cắt 25kA, trip unit TMD, khung EasyPact EZS160E và khả năng lắp đặt trong tủ điện hạ thế.

• Dòng định mức 100A: Phù hợp cho tủ phân phối phụ, tủ điều khiển, nhánh cấp nguồn máy móc, bơm, quạt công nghiệp hoặc cụm tải 3 pha công suất vừa.
• Thiết kế 3P cho hệ thống điện 3 pha: Cho phép đóng cắt đồng thời 3 pha, giúp hệ thống vận hành đồng bộ và an toàn hơn khi thao tác hoặc khi có sự cố.
• Dòng cắt ngắn mạch 25kA tại 380/415V: Phù hợp cho các vị trí cần khả năng bảo vệ ngắn mạch cao hơn nhóm MCCB phổ thông 10kA hoặc 15kA.
• Trip unit TMD từ nhiệt: Hỗ trợ bảo vệ quá tải và ngắn mạch, đáp ứng tốt nhu cầu bảo vệ điện hạ thế trong tủ phân phối.
• Điện áp cách điện Ui 690V, Uimp 8kV: Giúp thiết bị đáp ứng tốt yêu cầu cách điện và chịu xung trong hệ thống điện công nghiệp.
• Kích thước H161 x W105 x D86mm: Thuộc nhóm MCCB khung lớn hơn dòng EZC100, cần kiểm tra không gian tủ và khoảng trống đấu dây trước khi lắp đặt.
• Tiêu chuẩn IEC 60947-2: Phù hợp với yêu cầu kỹ thuật thường gặp trong thiết kế, lắp đặt và nghiệm thu tủ điện hạ thế.

Thông Số Kỹ Thuật MCCB Schneider EZS160E3100

Khi chọn MCCB Schneider , người dùng nên kiểm tra kỹ dòng định mức 100A, số cực 3P, dòng cắt 25kA, điện áp làm việc và kích thước lắp đặt. Theo Schneider, mã EZS160E3100 là EasyPact EZS160E, 100A, 3P/3d, trip unit TMD và có Icu 25kA tại 415VAC.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động dạng khối MCCB EasyPact 3P, 25kA, @380/415V, 100A Schneider EZS160E3100
Mã sản phẩm	EZS160E3100
Loại sản phẩm	Cầu dao tự động dạng khối MCCB
Thương hiệu	Schneider Electric
Dòng sản phẩm	EasyPact EZS
Series / Loại	EZS160E
Màu sắc	Màu xám
Số cực	3P
Kiểu bảo vệ cực	3P/3d
Trip unit	TMD / TM-D từ nhiệt
Dòng định mức	100A
Dòng cắt ngắn mạch Icu	25kA tại 380/415VAC
Điện áp định mức Ue	380/415V
Điện áp hoạt động	440VAC, 50/60Hz
Điện áp cách điện Ui	690V
Điện áp chịu xung Uimp	8kV
Tiêu chuẩn	IEC 60947-2
Kiểu lắp đặt	Lắp cố định trong tủ điện
Kiểu điều khiển	Cần gạt
Kích thước	H161 x W105 x D86mm
Khối lượng	Khoảng 1.8kg
Đơn vị tính	Pcs
Số lượng trong 1 hộp	1
Bảo hành tham khảo	12 tháng do lỗi nhà sản xuất

Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider EZS160E3100?

MCCB Schneider EZS160E3100 có cấu tạo dạng cầu dao tự động vỏ đúc, chuyên dùng trong tủ điện hạ thế để đóng cắt nguồn và bảo vệ mạch điện. Với dòng định mức 100A và dòng cắt 25kA, sản phẩm phù hợp cho các nhánh tải cần khả năng bảo vệ ổn định hơn dòng MCCB phổ thông.

• Vỏ khối đúc cách điện: Bảo vệ cụm tiếp điểm, cơ cấu truyền động và bộ bảo vệ bên trong; đồng thời tăng độ an toàn khi lắp trong tủ điện.
• Cần gạt ON/OFF/TRIP: Cho phép đóng cắt thủ công và giúp người vận hành nhận biết nhanh trạng thái của MCCB.
• Hệ thống 3 cực: Đóng cắt đồng thời 3 pha, phù hợp cho hệ thống điện 3 pha trong tủ phân phối và tủ điều khiển.
• Hệ thống tiếp điểm: Dẫn điện khi MCCB đóng mạch và tách mạch khi thiết bị ngắt do thao tác hoặc sự cố.
• Trip unit TMD: Kết hợp bảo vệ nhiệt cho quá tải và bảo vệ từ cho ngắn mạch.
• Buồng dập hồ quang: Giúp giảm hồ quang phát sinh khi ngắt dòng, hỗ trợ tăng độ an toàn cho thiết bị và tủ điện.
• Cọc đấu dây: Hỗ trợ kết nối dây dẫn vào tủ điện, cần chọn tiết diện dây phù hợp với dòng 100A và siết đúng lực khi lắp đặt.

Nguyên lý hoạt động của MCCB Schneider EZS160E3100 là duy trì trạng thái đóng khi dòng tải nằm trong giới hạn an toàn. Khi xảy ra quá tải kéo dài hoặc ngắn mạch, trip unit TMD sẽ tác động để tách tiếp điểm, ngắt nguồn và hạn chế rủi ro hư hỏng dây dẫn, thiết bị điện cũng như phụ tải phía sau.

Vì Sao Nên Mua MCCB Schneider EZS160E3100 Tại Blemco?

Với MCCB 100A như MCCB Schneider EZS160E3100, người mua cần chọn đúng mã, đúng dòng cắt và đúng kích thước lắp đặt để tránh sai lệch khi thi công tủ điện. Blemco cung cấp sản phẩm cho nhu cầu lắp mới, thay thế, bảo trì và mua số lượng cho công trình cơ điện.

• Đúng mã EZS160E3100, đúng thông số 3P 100A 25kA: Hạn chế nhầm lẫn với các mã EZS160F hoặc EZS250 có dòng định mức, dòng cắt và kích thước khác nhau.
• Hàng mới 100%, nguồn gốc rõ ràng: Phù hợp cho khách hàng cần thiết bị đóng cắt Schneider dùng trong tủ điện công trình.
• Chứng từ CO/CQ đầy đủ: Hỗ trợ hồ sơ nghiệm thu, hồ sơ dự án và yêu cầu kỹ thuật của nhà thầu.
• Chiết khấu cao cho đơn hàng dự án: Blemco hỗ trợ giá tốt cho khách hàng mua số lượng, đại lý, đơn vị thi công và nhà thầu cơ điện.
• Hỗ trợ hàng số lượng lớn: Phù hợp với dự án cần cấp đồng bộ MCCB cho nhiều tủ điện hoặc nhiều hạng mục thi công.
• Giao hàng tận nơi toàn quốc: Giúp khách hàng chủ động tiến độ nhận hàng, lắp đặt và bàn giao công trình.
• Tư vấn đúng mã, đúng thông số: Blemco hỗ trợ kiểm tra dòng tải, dòng cắt, điện áp, kích thước tủ và nhu cầu thay thế thực tế.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider EZS160E3100 mới 100%, đầy đủ CO/CQ, giá tốt và chiết khấu cao cho đơn hàng dự án.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider EZS160E3100 Có Dòng Định Mức Bao Nhiêu?

MCCB Schneider EZS160E3100 có dòng định mức 100A, phù hợp cho các nhánh tải 3 pha công suất vừa trong hệ thống điện hạ thế. Khi chọn thiết bị, người dùng nên đối chiếu thêm dòng tải thực tế, tiết diện dây dẫn và điều kiện vận hành của tủ điện.

MCCB Schneider EZS160E3100 Có Dòng Cắt Ngắn Mạch Bao Nhiêu?

MCCB Schneider EZS160E3100 có dòng cắt ngắn mạch 25kA tại dải điện áp 380/415VAC. Mức cắt này phù hợp cho các vị trí cần khả năng bảo vệ ngắn mạch cao hơn nhóm MCCB 10kA hoặc 15kA.

MCCB Schneider EZS160E3100 Phù Hợp Với Hệ Thống Điện Nào?

MCCB Schneider EZS160E3100 phù hợp với hệ thống điện 3 pha, đặc biệt là tủ điện phân phối và nhánh nguồn 100A. Sản phẩm làm việc trong hệ điện áp 380/415V và điện áp hoạt động 440VAC, 50/60Hz.

MCCB Schneider EZS160E3100 Sử Dụng Trip Unit Loại Nào?

MCCB Schneider EZS160E3100 sử dụng trip unit TMD, tức bộ bảo vệ từ nhiệt. Cơ chế này giúp thiết bị bảo vệ quá tải bằng phần tử nhiệt và bảo vệ ngắn mạch bằng phần tử từ.

MCCB Schneider EZS160E3100 Có Kích Thước Lắp Đặt Bao Nhiêu?

MCCB Schneider EZS160E3100 có kích thước H161 x W105 x D86mm, thuộc nhóm MCCB khung EZS160 nên cần kiểm tra không gian tủ trước khi lắp. Khi bố trí thiết bị, người dùng nên chừa đủ khoảng trống cho đầu cốt, dây dẫn, thao tác đóng cắt và tản nhiệt.
