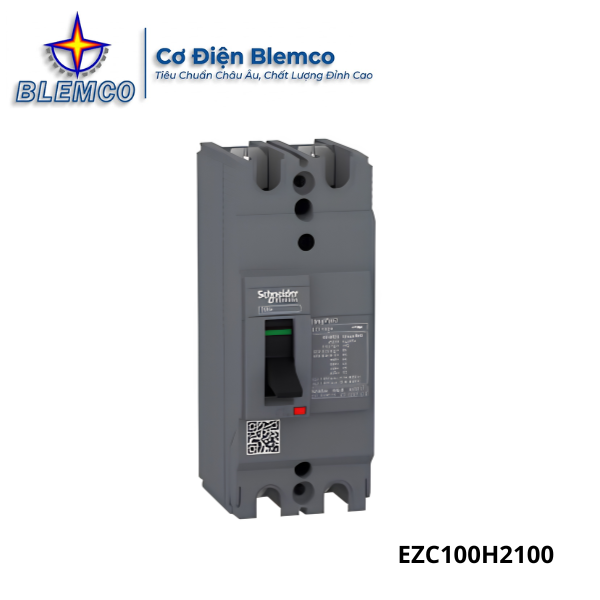

MCCB Schneider EZC100H2100 100A 50kA 2P

MCCB Schneider EZC100H2100 là cầu dao tự động dạng khối thuộc dòng EasyPact EZC100 Series, dùng để đóng cắt và bảo vệ mạch điện hạ thế. Với thiết kế 2P, dòng định mức 100A và khả năng cắt ngắn mạch 50kA ở dải 220-240VAC, sản phẩm phù hợp cho tủ điện 1 pha công suất lớn, tủ phân phối phụ, hệ thống máy móc hoặc nhánh nguồn cần mức bảo vệ cao hơn các dòng MCCB 10kA, 15kA thông thường. Đây là lựa chọn đáng cân nhắc khi người dùng cần MCCB Schneider nhỏ gọn, đúng mã, dễ lắp đặt và có khả năng xử lý sự cố ngắn mạch tốt.

MCCB Schneider EZC100H2100 Có Gì Nổi Bật?

MCCB Schneider EZC100H2100 nổi bật ở thiết kế 2P, dòng tải 100A và dòng cắt 50kA tại dải điện áp 220-240VAC. Đây là mã phù hợp cho các vị trí cần MCCB 2 cực có khả năng bảo vệ mạnh trong không gian tủ điện hạn chế.

• Dòng định mức 100A: Phù hợp cho nhánh nguồn công suất lớn, tủ phân phối phụ, tủ điều khiển hoặc cụm tải cần cấp dòng ổn định.
• Thiết kế 2P: Cho phép đóng cắt đồng thời 2 cực, phù hợp với hệ thống 1 pha 2 dây hoặc các nhánh nguồn 2 cực cần bảo vệ đồng bộ.
• Dòng cắt ngắn mạch 50kA: Đây là điểm mạnh quan trọng của mã Type H, phù hợp cho vị trí có yêu cầu khả năng cắt sự cố cao ở dải 220-240VAC.
• Trip unit TMD từ nhiệt: Hỗ trợ bảo vệ quá tải bằng cơ chế nhiệt và bảo vệ ngắn mạch bằng cơ chế từ, đáp ứng tốt nhu cầu bảo vệ điện hạ thế.
• Điện áp làm việc 200-240VAC: Phù hợp với nhiều hệ thống điện 1 pha, tủ điện dân dụng công suất lớn, thương mại và công nghiệp nhẹ.
• Kích thước gọn 60x130x50mm: Dễ lắp trong tủ điện, tiết kiệm không gian hơn so với nhiều dòng MCCB khung lớn.
• Thuộc EZC100 Series Schneider: Dễ đồng bộ với các thiết bị đóng cắt Schneider khác trong cùng hệ thống điện.

Thông Số Kỹ Thuật MCCB Schneider EZC100H2100

Khi chọn MCCB Schneider EZC100H2100, người dùng nên kiểm tra kỹ số cực 2P, dòng định mức 100A, dòng cắt 50kA, điện áp làm việc và kích thước lắp đặt. Theo Schneider, mã EZC100H2100 là MCCB EasyPact EZC100H, trip unit TMD, 100A, 2 poles 2d; một số nhà phân phối cũng ghi kích thước 60x130x50mm và trọng lượng 600g.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động MCCB EZC100H2100 Schneider – EZC100 Series
Mã sản phẩm	EZC100H2100
Loại sản phẩm	Cầu dao tự động MCCB
Thương hiệu	Schneider Electric
Ký hiệu	MCCB
Series	EZC100
Dòng sản phẩm	EasyPact EZC100H
Type	H
Số cực	2P
Kiểu bảo vệ cực	2P/2d
Trip unit	TMD / TM-D từ nhiệt
Dòng định mức	100A
Dòng cắt ngắn mạch Icu	50kA tại 220-240VAC
Điện áp định mức	200-240VAC
Tần số	50/60Hz
Kiểu bảo vệ	Quá tải và ngắn mạch
Kích thước	60x130x50mm
Đơn vị tính	Pcs
Cân nặng	600g
Số lượng trong 1 hộp	1

Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider EZC100H2100?

MCCB Schneider EZC100H2100 có cấu tạo dạng cầu dao tự động vỏ đúc, chuyên dùng trong tủ điện hạ thế để đóng cắt nguồn và bảo vệ mạch điện. Sản phẩm sử dụng trip unit TMD, phù hợp cho các nhánh tải 100A cần bảo vệ quá tải và ngắn mạch ổn định.

• Vỏ khối đúc cách điện: Giúp bảo vệ cụm tiếp điểm và cơ cấu bảo vệ bên trong, đồng thời tăng an toàn khi lắp trong tủ điện.
• Cần gạt ON/OFF/TRIP: Dùng để thao tác đóng cắt thủ công và nhận biết trạng thái hoạt động của MCCB.
• Hệ thống 2 cực: Cho phép đóng cắt đồng thời 2 cực, phù hợp với các nhánh nguồn 2 dây cần ngắt đồng bộ khi có sự cố.
• Hệ thống tiếp điểm: Đảm nhiệm việc dẫn điện khi thiết bị đóng mạch và tách mạch khi MCCB ngắt.
• Trip unit TMD: Kết hợp bảo vệ nhiệt cho quá tải kéo dài và bảo vệ từ cho ngắn mạch dòng lớn.
• Buồng dập hồ quang: Hỗ trợ giảm hồ quang khi ngắt mạch, giúp quá trình đóng cắt an toàn hơn.
• Cọc đấu dây: Hỗ trợ kết nối dây dẫn vào tủ điện, cần chọn tiết diện dây phù hợp với dòng 100A và siết đúng kỹ thuật.

Nguyên lý hoạt động của MCCB Schneider EZC100H2100 là duy trì trạng thái đóng khi dòng tải nằm trong giới hạn an toàn. Khi xảy ra quá tải hoặc ngắn mạch, cơ cấu bảo vệ bên trong sẽ tác động, làm tách tiếp điểm và ngắt nguồn để hạn chế rủi ro cháy hỏng dây dẫn, thiết bị điện và phụ tải phía sau.

Vì Sao Nên Mua MCCB Schneider EZC100H2100 Tại Blemco?

Với các mã MCCB Schneider, người mua cần chọn đúng số cực, dòng định mức, khả năng cắt và dải điện áp để tránh lắp sai cho tủ điện. Blemco cung cấp MCCB Schneider EZC100H2100 cho nhu cầu lắp mới, thay thế, bảo trì và mua số lượng cho công trình cơ điện.

• Đúng mã EZC100H2100, đúng thông số 2P 100A 50kA: Hạn chế nhầm lẫn với các mã EZC100H 3P hoặc các mã 2P khác có dòng định mức thấp hơn.
• Hàng mới 100%, nguồn gốc rõ ràng: Phù hợp cho khách hàng cần thiết bị đóng cắt Schneider dùng trong tủ điện công trình.
• Chứng từ CO/CQ đầy đủ: Hỗ trợ hồ sơ nghiệm thu, hồ sơ dự án và yêu cầu kỹ thuật của nhà thầu.
• Chiết khấu cao cho đơn hàng dự án: Blemco hỗ trợ giá tốt cho khách hàng mua số lượng, đại lý, đơn vị thi công và nhà thầu cơ điện.
• Hỗ trợ hàng số lượng lớn: Phù hợp với dự án cần cấp đồng bộ thiết bị đóng cắt cho nhiều tủ điện hoặc nhiều hạng mục thi công.
• Giao hàng tận nơi toàn quốc: Hỗ trợ giao hàng theo nhu cầu công trình, giúp khách hàng chủ động tiến độ lắp đặt.
• Tư vấn đúng mã, đúng thông số: Blemco hỗ trợ kiểm tra dòng tải, dòng cắt, điện áp, kích thước tủ và nhu cầu thay thế thực tế.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider EZC100H2100 mới 100%, đầy đủ CO/CQ, giá tốt và chiết khấu cao cho đơn hàng dự án.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider EZC100H2100 Có Dòng Định Mức Bao Nhiêu?

MCCB Schneider EZC100H2100 có dòng định mức 100A, phù hợp cho các nhánh tải có công suất lớn trong hệ thống điện hạ thế. Khi chọn thiết bị, người dùng nên đối chiếu thêm dòng tải thực tế, tiết diện dây dẫn và điều kiện vận hành của tủ điện.

MCCB Schneider EZC100H2100 Có Dòng Cắt Ngắn Mạch Bao Nhiêu?

MCCB Schneider EZC100H2100 có dòng cắt ngắn mạch 50kA tại dải điện áp 220-240VAC. Đây là mức cắt cao trong nhóm MCCB EZC100 2P, phù hợp cho vị trí cần khả năng xử lý sự cố tốt hơn.

MCCB Schneider EZC100H2100 Phù Hợp Với Hệ Thống Điện Nào?

MCCB Schneider EZC100H2100 phù hợp với hệ thống điện 200-240VAC, đặc biệt là các nhánh nguồn 2 cực hoặc tủ điện 1 pha công suất lớn. Sản phẩm thường được dùng trong tủ phân phối phụ, tủ điều khiển và nhánh cấp nguồn cần dòng định mức 100A.

MCCB Schneider EZC100H2100 Sử Dụng Trip Unit Loại Nào?

MCCB Schneider EZC100H2100 sử dụng trip unit TMD, tức bộ bảo vệ từ nhiệt. Cơ chế này giúp thiết bị bảo vệ quá tải bằng phần tử nhiệt và bảo vệ ngắn mạch bằng phần tử từ.

MCCB Schneider EZC100H2100 Có Kích Thước Lắp Đặt Bao Nhiêu?

MCCB Schneider EZC100H2100 có kích thước 60x130x50mm, phù hợp với nhiều tủ điện có không gian lắp đặt hạn chế. Khi lắp đặt, người dùng vẫn cần chừa đủ khoảng trống cho dây dẫn, đầu cos, thao tác đóng cắt và tản nhiệt.
