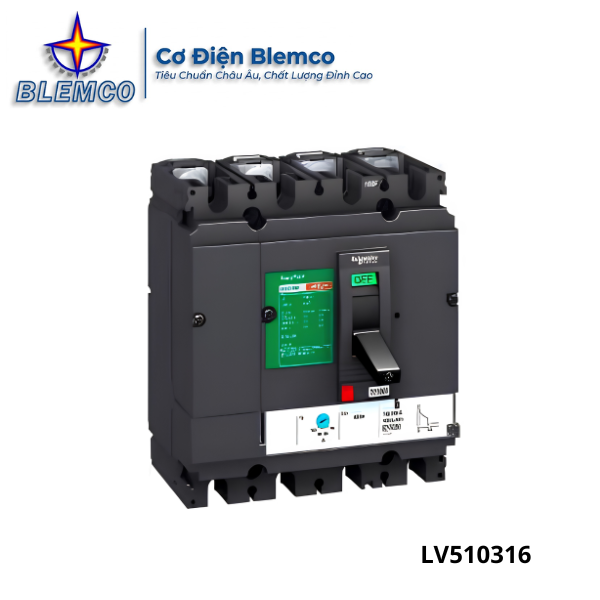

MCCB Schneider LV510316 là cầu dao chỉnh dòng MCCB 4P thuộc dòng CVS100 Series, được dùng để đóng cắt và bảo vệ mạch điện trong hệ thống hạ thế. Với dòng định mức 80A, khả năng cắt ngắn mạch 25kA tại 415VAC và trip unit TMD có thể chỉnh dòng 0.7-1xIn, sản phẩm phù hợp cho các tủ điện cần khả năng bảo vệ linh hoạt hơn so với MCCB cố định dòng. Đây là lựa chọn đáng cân nhắc cho tủ phân phối, tủ điện công trình, nhà xưởng, trung tâm thương mại và hệ thống điện 3 pha có yêu cầu bảo vệ cả pha và trung tính.
MCCB Schneider LV510316 Có Gì Nổi Bật?
MCCB Schneider LV510316 nổi bật ở khả năng chỉnh dòng, thiết kế 4P và mức cắt 25kA, phù hợp cho các hệ thống điện cần tính an toàn và linh hoạt khi vận hành.
- Thiết kế 4P cho hệ thống 3 pha 4 dây: Sản phẩm có 4 cực, phù hợp với hệ thống điện 3 pha có dây trung tính, giúp đóng cắt đồng thời các cực trong cùng một thiết bị.
- Dòng định mức 80A: Phù hợp cho nhánh tải vừa, tủ phân phối tầng, tủ máy móc, tủ điều khiển hoặc các khu vực cần cấp nguồn ổn định.
- Trip unit TMD chỉnh dòng 0.7-1xIn: Cho phép điều chỉnh ngưỡng bảo vệ theo tải thực tế, hạn chế tình trạng chọn MCCB quá dư hoặc quá sát tải.
- Dải chỉnh khoảng 56-80A: Với mức chỉnh 0.7-1xIn, người dùng có thể cài đặt dòng bảo vệ thấp hơn mức tối đa 80A để phù hợp với dây dẫn và phụ tải.
- Dòng cắt ngắn mạch 25kA tại 415VAC: Cao hơn nhiều dòng MCCB phổ thông 10kA hoặc 15kA, phù hợp cho hệ thống có yêu cầu bảo vệ ngắn mạch tốt hơn.
- Thuộc CVS100 Series của Schneider: Dòng MCCB EasyPact CVS được dùng nhiều trong tủ điện hạ thế nhờ tính ổn định, dễ lắp đặt và dễ đồng bộ phụ kiện.
- Kích thước 161x140x86mm: Phù hợp lắp trong tủ điện công nghiệp, tủ phân phối và các vị trí cần thiết bị đóng cắt chắc chắn hơn dòng MCCB nhỏ.

Thông Số Kỹ Thuật MCCB Schneider LV510316
Khi chọn MCCB Schneider LV510316, người dùng cần chú ý số cực 4P, dòng định mức 80A, khả năng chỉnh dòng, dòng cắt ngắn mạch và kích thước lắp đặt. Theo thông tin sản phẩm, mã LV510316 là MCCB CVS100B 4P, trip unit TMD, Icu 25kA tại 415VAC; một số bảng phân phối cũng thể hiện mã này có dải chỉnh khoảng 56-80A.
| Thông số | Chi tiết |
| Tên sản phẩm | Cầu dao chỉnh dòng MCCB LV510316 Schneider – CVS100 Series |
| Loại sản phẩm | Cầu dao chỉnh dòng MCCB |
| Series | CVS100 |
| Ký hiệu | MCCB |
| Type | B |
| Trip unit | TMD |
| Số cực | 4P |
| Dòng điện định mức | 80A |
| Dòng định mức theo brief | 83A |
| Dòng cắt ngắn mạch Icu | 25kA |
| Điện áp định mức | 415VAC |
| Khả năng chỉnh dòng | 0.7-1xIn |
| Dải chỉnh tham khảo | Khoảng 56-80A |
| Phụ kiện | Mua riêng, xem theo nhóm phụ kiện tương thích |
| Kích thước | 161x140x86mm |
| Đơn vị tính | Pcs |
| Cân nặng | 2200g |
| Số lượng trong 1 hộp | 1 |
Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider LV510316?
MCCB Schneider LV510316 là MCCB khối đúc chỉnh dòng, dùng cơ cấu bảo vệ từ nhiệt TMD để bảo vệ mạch điện trước quá tải và ngắn mạch.
- Vỏ khối đúc cách điện: Giúp bảo vệ các bộ phận bên trong, tăng độ an toàn khi thiết bị làm việc trong tủ điện.
- Cần gạt đóng cắt: Dùng để bật/tắt mạch điện thủ công và quan sát trạng thái ON/OFF/TRIP của MCCB.
- Hệ thống 4 cực: Phù hợp cho hệ thống 3 pha 4 dây, hỗ trợ đóng cắt đồng thời các cực khi thao tác hoặc khi có sự cố.
- Trip unit TMD: Kết hợp bảo vệ nhiệt cho quá tải và bảo vệ từ cho ngắn mạch, giúp thiết bị phản ứng phù hợp với từng dạng sự cố.
- Bộ chỉnh dòng 0.7-1xIn: Cho phép cài đặt ngưỡng bảo vệ theo dòng tải thực tế, đặc biệt hữu ích khi tải chưa cần dùng đủ 80A.
- Buồng dập hồ quang: Hỗ trợ dập hồ quang sinh ra khi ngắt dòng, góp phần tăng độ an toàn cho quá trình đóng cắt.
- Cọc đấu dây: Dùng để kết nối dây dẫn vào tủ điện, cần siết đúng kỹ thuật và chọn dây phù hợp với dòng tải.
Nguyên lý hoạt động của MCCB Schneider LV510316 dựa trên việc giám sát dòng điện đi qua thiết bị. Khi dòng tải nằm trong giới hạn đã cài đặt, MCCB duy trì trạng thái đóng mạch; khi xảy ra quá tải kéo dài hoặc ngắn mạch, trip unit TMD sẽ tác động làm tách tiếp điểm để ngắt nguồn, hạn chế hư hỏng dây dẫn và thiết bị phía sau.
Vì Sao Nên Mua MCCB Schneider LV510316 Tại Blemco?
Với MCCB Schneider LV510316, khách hàng cần chọn đúng mã vì sản phẩm thuộc nhóm MCCB chỉnh dòng, có số cực 4P và dòng cắt 25kA, khác với nhiều mã EZC hoặc CVS 3P thông thường. Blemco hỗ trợ khách hàng mua đúng thiết bị cho tủ điện, tránh nhầm giữa các mã cùng series nhưng khác dòng, khác số cực hoặc khác khả năng cắt.
- Đúng mã LV510316, đúng dòng CVS100 Series: Phù hợp cho khách hàng cần MCCB Schneider 4P, 80A, Icu 25kA tại 415VAC.
- Hỗ trợ chọn theo tải và dây dẫn: Blemco có thể tư vấn mức chỉnh dòng 0.7-1xIn theo nhu cầu sử dụng thực tế của tủ điện.
- Phù hợp cho công trình và tủ điện công nghiệp: Sản phẩm đáp ứng tốt nhu cầu lắp đặt trong tủ phân phối, tủ tổng nhánh và hệ thống điện 3 pha 4 dây.
- Tư vấn phụ kiện tương thích: Với dòng CVS100, khách hàng có thể cần thêm phụ kiện mua riêng, Blemco hỗ trợ kiểm tra theo nhu cầu lắp đặt.
- Giá tốt cho đơn hàng dự án: Blemco phù hợp cho nhà thầu cơ điện, đơn vị thi công, kỹ thuật bảo trì và khách hàng mua số lượng.
Liên hệ Blemco ngay hôm nay để mua MCCB Schneider LV510316 đúng mã, đúng thông số và nhận ưu đãi tốt cho nhu cầu thi công, bảo trì hoặc lắp đặt tủ điện.
📞 LIÊN HỆ TƯ VẤN & BÁO GIÁ
📞 Hotline: 0982 571 859
📧 Email: sale@blemco.vn
🌐 Website: www.blemco.vn
⚙️ Dịch vụ: Cung cấp thiết bị cơ điện, thiết bị công nghiệp, giải pháp cho dự án
🚚 Cam kết: Sản phẩm tiêu chuẩn châu Âu, tư vấn kỹ thuật chuyên sâu, hỗ trợ triển khai tận nơi
💼 Cơ Điện Blemco – Giải pháp cơ điện chất lượng cao cho công trình và nhà máy
Câu Hỏi Thường Gặp (FAQs)
MCCB Schneider LV510316 Có Phù Hợp Với Hệ Thống Điện 3 Pha 4 Dây Không?
MCCB Schneider LV510316 có thiết kế 4P nên phù hợp với hệ thống điện 3 pha 4 dây cần đóng cắt cả pha và trung tính. Thiết bị thường được dùng trong tủ phân phối hoặc tủ tổng nhánh có yêu cầu bảo vệ đồng bộ nhiều cực.
MCCB Schneider LV510316 Có Thể Chỉnh Dòng Trong Khoảng Bao Nhiêu?
MCCB Schneider LV510316 có khả năng chỉnh dòng theo mức 0.7-1xIn, tương đương khoảng 56-80A nếu chọn theo dòng định mức 80A. Tính năng này giúp kỹ thuật viên cài đặt ngưỡng bảo vệ sát hơn với tải thực tế và tiết diện dây dẫn.
MCCB Schneider LV510316 Có Dòng Cắt Ngắn Mạch Bao Nhiêu?
MCCB Schneider LV510316 có dòng cắt ngắn mạch Icu 25kA tại điện áp 415VAC. Mức cắt này phù hợp cho nhiều tủ điện công trình và hệ thống hạ thế cần khả năng bảo vệ ngắn mạch cao hơn dòng MCCB phổ thông.
MCCB Schneider LV510316 Sử Dụng Trip Unit Loại Nào?
MCCB Schneider LV510316 sử dụng trip unit TMD, tức dạng bảo vệ từ nhiệt. Bộ bảo vệ nhiệt xử lý sự cố quá tải, còn bộ bảo vệ từ tác động nhanh khi xuất hiện dòng ngắn mạch lớn.
MCCB Schneider LV510316 Có Kích Thước Lắp Đặt Bao Nhiêu?
MCCB Schneider LV510316 có kích thước 161x140x86mm, phù hợp lắp trong nhiều tủ điện phân phối và tủ điện công nghiệp. Khi bố trí thiết bị, người dùng nên chừa đủ khoảng trống cho đầu cốt, dây dẫn, thao tác đóng cắt và tản nhiệt.
