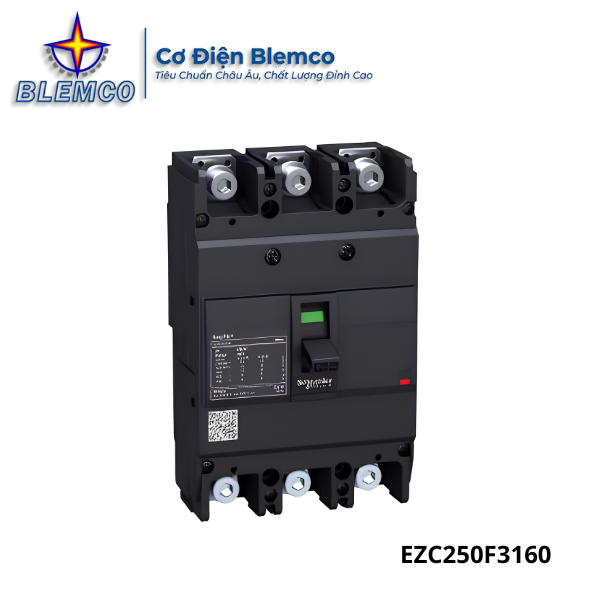

MCCB Schneider EZC250F3160 160A 18kA 3P

MCCB Schneider EZC250F3160 là cầu dao tự động dạng khối thuộc dòng EasyPact EZC250F của Schneider Electric, chuyên dùng để đóng cắt và bảo vệ hệ thống điện 3 pha trước sự cố quá tải, ngắn mạch. Với dòng định mức 160A, khả năng cắt ngắn mạch 18kA tại 415V, thiết bị phù hợp lắp đặt trong tủ điện phân phối, tủ động lực, nhà xưởng, công trình dân dụng và các hệ thống điện hạ thế cần độ ổn định cao.

MCCB Schneider EZC250F3160 Có Gì Nổi Bật?

MCCB Schneider EZC250F3160 được thiết kế cho các hệ thống điện cần thiết bị bảo vệ có thương hiệu uy tín, thông số rõ ràng và khả năng vận hành bền bỉ trong môi trường tủ điện công nghiệp.

• Dòng điện định mức 160A phù hợp cho các nhánh tải công suất trung bình đến lớn, thường dùng trong tủ phân phối, tủ động lực và hệ thống cấp nguồn 3 pha.
• Thiết kế 3P đáp ứng tốt nhu cầu bảo vệ hệ thống điện 3 pha trong nhà xưởng, tòa nhà, trạm kỹ thuật và công trình cơ điện.
• Khả năng cắt ngắn mạch Icu 18kA tại 415V giúp MCCB ngắt dòng sự cố an toàn trong giới hạn thiết kế, hạn chế rủi ro cháy nổ và hư hỏng thiết bị phía sau.
• Trip từ nhiệt hỗ trợ bảo vệ đồng thời quá tải và ngắn mạch, phù hợp với yêu cầu bảo vệ cơ bản trong hệ thống điện hạ thế.
• Điện áp cách điện định mức Ui 690VAC và điện áp chịu xung định mức Uimp 6kV giúp tăng độ an toàn điện khi thiết bị làm việc trong tủ điện.
• Độ bền cơ 13.000 lần và độ bền điện 4.000 lần giúp thiết bị vận hành ổn định, giảm chi phí bảo trì và thay thế trong quá trình sử dụng.
• Dải nhiệt độ hoạt động -25…70°C cho phép MCCB làm việc tốt trong nhiều điều kiện môi trường khác nhau, kể cả khu vực kỹ thuật có nhiệt độ cao.
• Cơ cấu điều khiển toggle giúp thao tác đóng, ngắt và reset dễ dàng, đồng thời hỗ trợ người vận hành nhận biết trạng thái thiết bị nhanh chóng.
• Sản xuất theo tiêu chuẩn IEC 60947-2, JIS C 8201, NEMA AB1, phù hợp cho các hệ thống điện cần thiết bị bảo vệ đạt tiêu chuẩn kỹ thuật rõ ràng.

Thông Số Kỹ Thuật MCCB Schneider EZC250F3160

Bảng thông số kỹ thuật dưới đây giúp kỹ sư, nhà thầu và đơn vị thi công kiểm tra nhanh khả năng tương thích của MCCB Schneider EZC250F3160 với dòng tải, điện áp vận hành, kích thước tủ điện và yêu cầu bảo vệ thực tế của công trình.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động dạng khối MCCB EasyPact EZC250, 3P Type F, Icu = 18kA 415V 160A Schneider EZC250F3160
Mã sản phẩm	EZC250F3160
Hãng sản xuất	Schneider
Xuất xứ	Schneider Electric
Dòng sản phẩm	Schneider EasyPact EZC250F
Loại thiết bị	MCCB/cầu dao tự động dạng khối
Type	F
Màu sắc	Màu đen
Số cực	3P
Dòng điện định mức In	160A
Khả năng phá vỡ Icu	18kA
Điện áp làm việc	400/415V
Điện áp định mức Ue	550VAC/250VDC
Điện áp cách điện định mức Ui	690VAC
Điện áp chịu xung định mức Uimp	6kV
Trip	Trip từ nhiệt
Loại điều khiển	Toggle
Loại bảo vệ	Bảo vệ ngắn mạch, bảo vệ quá tải
Tiêu chuẩn	IEC 60947-2, JIS C 8201, NEMA AB1
Độ bền cơ	13.000 lần
Độ bền điện	4.000 lần
Nhiệt độ hoạt động	-25…70°C
Nhiệt độ bảo quản	-35…85°C
Cấp bảo vệ	IP20
Công nghệ	Pháp
Kích thước	H165 x W105 x D60 mm
Khối lượng	1.3kg
Tình trạng kho	Còn hàng
Đơn giá	Xem thêm ở menu báo giá
Bảo hành	12 tháng do lỗi nhà sản xuất

Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider EZC250F3160?

MCCB Schneider EZC250F3160 có kết cấu dạng khối chắc chắn, tích hợp cơ cấu đóng cắt, bộ phận bảo vệ và hệ thống dập hồ quang bên trong nhằm đảm bảo khả năng ngắt mạch an toàn khi hệ thống điện gặp sự cố.

• Vỏ cách điện dạng khối: Giúp bảo vệ các bộ phận bên trong, tăng khả năng cách điện và hạn chế tác động từ môi trường lắp đặt trong tủ điện.
• Cụm tiếp điểm chính: Cho phép dòng điện đi qua khi MCCB ở trạng thái ON và tách mạch khi thiết bị ngắt do thao tác tay hoặc do sự cố điện.
• Buồng dập hồ quang: Hỗ trợ chia nhỏ, làm nguội và dập tắt hồ quang phát sinh trong quá trình ngắt dòng điện lớn, giúp tăng độ an toàn khi đóng cắt.
• Bộ trip từ nhiệt: Phần tử nhiệt tác động khi xảy ra quá tải kéo dài, còn phần tử từ tác động nhanh khi xuất hiện dòng ngắn mạch lớn.
• Tay gạt toggle: Dùng để đóng, ngắt và reset thiết bị sau khi sự cố đã được kiểm tra, đồng thời giúp người vận hành quan sát trạng thái MCCB dễ hơn.
• Cực đấu nối 3 pha: Được bố trí phù hợp cho hệ thống 3P, hỗ trợ lắp đặt trong tủ điện phân phối, tủ động lực hoặc các cụm thiết bị hạ thế.

Nguyên lý hoạt động của MCCB dựa trên việc giám sát dòng điện đi qua thiết bị. Khi dòng điện nằm trong giới hạn cho phép, MCCB duy trì trạng thái đóng để cấp nguồn cho tải; khi xảy ra quá tải hoặc ngắn mạch, bộ trip từ nhiệt sẽ kích hoạt cơ cấu ngắt, tách tiếp điểm và cắt nguồn nhằm bảo vệ dây dẫn, thiết bị điện và hệ thống phía sau.

Vì Sao Nên Mua MCCB Schneider EZC250F3160 Tại Blemco?

Khi chọn mua MCCB cho công trình, khách hàng không chỉ cần đúng mã sản phẩm mà còn cần nguồn hàng rõ ràng, chứng từ đầy đủ và tư vấn kỹ thuật chính xác. Blemco cung cấp MCCB Schneider EZC250F3160 theo hướng tối ưu cho nhà thầu, đơn vị thi công, xưởng tủ điện và khách hàng dự án.

• Hàng mới 100%, đúng mã Schneider EZC250F3160, phù hợp cho nhu cầu lắp mới, thay thế hoặc mua đồng bộ cho hệ thống tủ điện.
• Đầy đủ chứng từ CO/CQ khi khách hàng yêu cầu, hỗ trợ hồ sơ nghiệm thu, hồ sơ kỹ thuật và tiêu chuẩn bàn giao công trình.
• Giá tốt, chiết khấu cao cho đơn hàng dự án, phù hợp với nhà thầu cơ điện, đơn vị thi công tủ điện và khách hàng mua số lượng lớn.
• Hỗ trợ kiểm tra đúng thông số 3P, 160A, 18kA, 415V, hạn chế nhầm mã, sai dòng định mức hoặc chọn sai khả năng cắt ngắn mạch.
• Tư vấn kỹ thuật nhanh, giúp khách hàng đối chiếu thiết bị với bản vẽ, phụ tải, tủ điện và điều kiện lắp đặt thực tế.
• Hỗ trợ hàng số lượng lớn, đáp ứng tốt cho công trình nhà xưởng, tòa nhà, hệ thống phân phối điện và dự án cơ điện.
• Giao hàng tận nơi toàn quốc, giúp khách hàng tiết kiệm thời gian mua hàng và chủ động hơn trong tiến độ thi công.
• Bảo hành 12 tháng do lỗi nhà sản xuất, giúp khách hàng yên tâm hơn khi đưa thiết bị vào vận hành.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider chính hãng, giá tốt, đầy đủ chứng từ và được hỗ trợ kỹ thuật nhanh cho nhu cầu lắp đặt, thay thế hoặc mua số lượng lớn cho dự án.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider EZC250F3160 có phù hợp cho hệ thống điện 3 pha không?

MCCB Schneider EZC250F3160 là thiết bị 3P nên phù hợp sử dụng cho hệ thống điện 3 pha trong tủ phân phối, tủ động lực và tủ điện công nghiệp. Khi lắp đặt, người dùng cần kiểm tra thêm dòng tải thực tế, điện áp hệ thống và khả năng cắt ngắn mạch yêu cầu tại vị trí lắp.

MCCB Schneider EZC250F3160 bảo vệ được những sự cố điện nào?

Thiết bị sử dụng trip từ nhiệt nên có khả năng bảo vệ quá tải và ngắn mạch cho hệ thống điện hạ thế. Khi dòng điện vượt ngưỡng cho phép hoặc xuất hiện dòng sự cố lớn, MCCB sẽ tác động ngắt mạch để hạn chế hư hỏng dây dẫn và thiết bị phía sau.

Khả năng cắt ngắn mạch 18kA của MCCB Schneider EZC250F3160 có ý nghĩa gì?

Thông số 18kA cho biết MCCB có thể cắt dòng ngắn mạch cực đại trong giới hạn thiết kế tại điện áp 415V. Đây là thông số quan trọng cần đối chiếu với dòng ngắn mạch dự kiến của hệ thống để đảm bảo thiết bị được chọn đúng cấp bảo vệ.

MCCB Schneider EZC250F3160 có thể lắp trong tủ điện công nghiệp không?

MCCB Schneider EZC250F3160 có thiết kế dạng khối, kích thước H165 x W105 x D60 mm và cấp bảo vệ IP20 nên phù hợp lắp đặt bên trong tủ điện. Thiết bị thường được dùng trong tủ phân phối, tủ động lực, tủ điện nhà xưởng và các hệ thống cấp nguồn 3 pha.

Khi chọn MCCB Schneider EZC250F3160 cần lưu ý những thông số nào?

Người dùng cần kiểm tra số cực 3P, dòng định mức 160A, khả năng cắt 18kA, điện áp làm việc 400/415V và điều kiện nhiệt độ tại vị trí lắp đặt. Ngoài ra, cần đối chiếu kích thước tủ điện, tiết diện dây dẫn và yêu cầu nghiệm thu để chọn đúng thiết bị cho công trình.
