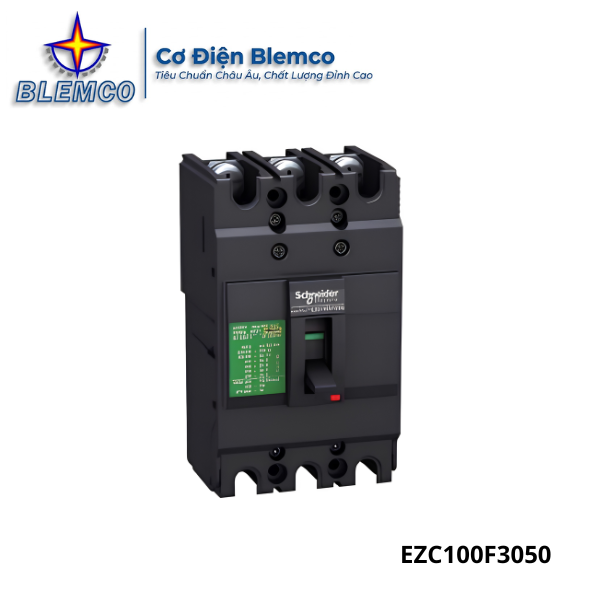

MCCB Schneider EZC100F3050 50A 10kA 3P

MCCB Schneider EZC100F3050 là thiết bị đóng cắt và bảo vệ mạch điện hạ thế thuộc dòng EasyPact EZC100 của Schneider. Với dòng định mức 50A, thiết kế 3P và dòng cắt ngắn mạch 10kA tại 415V, sản phẩm phù hợp cho các tủ điện 3 pha có tải vừa, không yêu cầu dòng cắt quá cao. Đây là lựa chọn hợp lý cho tủ phân phối phụ, tủ điều khiển, nhánh cấp nguồn máy móc, bơm, quạt hoặc các cụm tải riêng trong công trình dân dụng, thương mại và công nghiệp nhẹ.

MCCB Schneider EZC100F3050 Có Gì Nổi Bật?

MCCB Schneider EZC100F3050 phù hợp với người dùng cần một MCCB 3P 50A nhỏ gọn, dễ lắp đặt và đáp ứng tốt nhu cầu bảo vệ cơ bản trong tủ điện 3 pha.

• Dòng định mức 50A: Phù hợp cho nhánh tải vừa, tủ điều khiển thiết bị, tủ phân phối phụ hoặc các cụm tải không cần đến MCCB 63A, 75A hay 100A.
• Thiết kế 3P cho điện 3 pha: Cho phép đóng cắt đồng thời 3 pha, giúp hệ thống vận hành ổn định và an toàn hơn khi thao tác.
• Dòng cắt ngắn mạch 10kA tại 415V: Đáp ứng tốt các vị trí lắp đặt thông dụng trong hệ thống điện hạ thế có mức dòng sự cố không quá cao.
• Trip unit TMD từ nhiệt: Hỗ trợ bảo vệ quá tải và ngắn mạch, phù hợp với nhiều ứng dụng phân phối điện cơ bản.
• Điện áp làm việc 380-440VAC: Tương thích với nhiều hệ thống điện 3 pha đang dùng trong nhà xưởng, tòa nhà, cửa hàng và công trình cơ điện.
• Kích thước gọn 60x130x75mm: Dễ bố trí trong tủ điện, thuận tiện khi lắp mới hoặc thay thế thiết bị cùng khung.
• Thuộc EZC100 Series Schneider: Dễ đồng bộ với các thiết bị đóng cắt Schneider khác trong cùng hệ thống.

Thông Số Kỹ Thuật MCCB Schneider EZC100F3050

Khi chọn MCCB Schneider EZC100F3050, người dùng nên kiểm tra kỹ dòng định mức, số cực, dòng cắt, điện áp làm việc và kích thước lắp đặt. Theo dữ liệu Schneider, mã EZC100F3050 là MCCB EasyPact EZC100F, dòng 50A, 3P/3d, trip unit thermal-magnetic TM-D và có khả năng cắt 10kA tại 400/415VAC.

Thông số	Chi tiết
Tên sản phẩm	Cầu dao tự động MCCB EZC100F3050 Schneider – EZC100 Series
Mã sản phẩm	EZC100F3050
Loại sản phẩm	Cầu dao tự động MCCB
Thương hiệu	Schneider Electric
Ký hiệu	MCCB
Series	EZC100
Dòng sản phẩm	EasyPact EZC100F
Type	F
Số cực	3P
Kiểu bảo vệ cực	3P/3d
Trip unit	TMD / TM-D từ nhiệt
Dòng định mức	50A
Dòng cắt ngắn mạch Icu	10kA tại 400/415VAC
Điện áp định mức	415V
Dải điện áp làm việc	380-440VAC
Tần số	50/60Hz
Điện áp cách điện định mức Ui	690VAC
Điện áp chịu xung Uimp	6kV
Kiểu bảo vệ	Quá tải và ngắn mạch
Kích thước	60x130x75mm
Đơn vị tính	Pcs
Cân nặng	780g
Số lượng trong 1 hộp	1

Cấu Tạo Và Nguyên Lý Hoạt Động MCCB Schneider EZC100F3050?

MCCB Schneider EZC100F3050 có cấu tạo dạng cầu dao tự động vỏ đúc, chuyên dùng trong tủ điện hạ thế để đóng cắt nguồn và bảo vệ mạch điện. Sản phẩm sử dụng trip unit TMD, kết hợp bảo vệ quá tải và ngắn mạch trong cùng một thiết bị.

• Vỏ khối đúc cách điện: Bảo vệ các bộ phận bên trong, tăng độ an toàn khi thiết bị làm việc trong tủ điện.
• Cần gạt ON/OFF/TRIP: Dùng để đóng cắt thủ công và nhận biết trạng thái vận hành của MCCB.
• Hệ thống tiếp điểm: Dẫn điện khi MCCB ở trạng thái đóng và tách mạch khi thiết bị ngắt do sự cố.
• Trip unit TMD: Gồm cơ chế nhiệt để bảo vệ quá tải và cơ chế từ để bảo vệ ngắn mạch.
• Buồng dập hồ quang: Giúp giảm hồ quang phát sinh trong quá trình ngắt mạch, hỗ trợ thiết bị đóng cắt an toàn hơn.
• Cọc đấu dây: Hỗ trợ kết nối dây dẫn vào tủ điện, cần chọn tiết diện dây phù hợp với dòng 50A và siết đúng kỹ thuật.

Nguyên lý hoạt động của MCCB Schneider EZC100F3050 là duy trì cấp điện khi dòng tải nằm trong giới hạn an toàn. Khi xảy ra quá tải kéo dài hoặc ngắn mạch, cơ cấu bảo vệ bên trong sẽ tác động, làm tách tiếp điểm và ngắt nguồn để hạn chế hư hỏng dây dẫn, thiết bị điện và tải phía sau.

Vì Sao Nên Mua MCCB Schneider EZC100F3050 Tại Blemco?

Với các mã MCCB Schneider, người mua cần chọn đúng dòng định mức, số cực và khả năng cắt để tránh lắp sai cho tủ điện. Blemco cung cấp MCCB Schneider EZC100F3050 cho nhu cầu lắp mới, thay thế, bảo trì và mua số lượng cho công trình cơ điện.

• Đúng mã EZC100F3050, đúng thông số 3P 50A 10kA: Hạn chế nhầm lẫn với các mã EZC100 khác có dòng định mức hoặc dòng cắt khác nhau.
• Chứng từ CO/CQ đầy đủ: Hỗ trợ hồ sơ nghiệm thu, hồ sơ dự án và yêu cầu kỹ thuật của nhà thầu.
• Chiết khấu cao cho đơn hàng dự án: Blemco hỗ trợ giá tốt cho khách hàng mua số lượng, đơn vị thi công, đại lý và công trình cơ điện.
• Hỗ trợ hàng số lượng lớn: Phù hợp với dự án cần cấp đồng bộ thiết bị đóng cắt cho nhiều tủ điện hoặc nhiều hạng mục.
• Giao hàng tận nơi toàn quốc: Giúp khách hàng tiết kiệm thời gian mua hàng và chủ động tiến độ thi công.
• Tư vấn đúng mã, đúng thông số: Blemco hỗ trợ kiểm tra dòng tải, dòng cắt, điện áp, kích thước tủ và nhu cầu thay thế thực tế.

Liên hệ Blemco ngay hôm nay để mua MCCB Schneider EZC100F3050 mới 100%, đầy đủ CO/CQ, giá tốt và chiết khấu cao cho đơn hàng dự án.

Câu Hỏi Thường Gặp (FAQs)

MCCB Schneider EZC100F3050 Có Dòng Định Mức Bao Nhiêu?

MCCB Schneider EZC100F3050 có dòng định mức 50A, phù hợp cho các nhánh tải 3 pha có công suất vừa và nhỏ. Khi chọn thiết bị, người dùng nên đối chiếu thêm dòng tải thực tế, tiết diện dây dẫn và điều kiện vận hành của tủ điện.

MCCB Schneider EZC100F3050 Có Dòng Cắt Ngắn Mạch Bao Nhiêu?

MCCB Schneider EZC100F3050 có dòng cắt ngắn mạch 10kA tại điện áp 400/415VAC. Mức cắt này phù hợp cho các tủ điện thông dụng có dòng sự cố dự kiến không quá cao.

MCCB Schneider EZC100F3050 Có Phù Hợp Với Hệ Thống Điện 3 Pha Không?

MCCB Schneider EZC100F3050 có thiết kế 3P nên phù hợp với hệ thống điện 3 pha. Sản phẩm thường được dùng trong tủ phân phối phụ, tủ điều khiển hoặc nhánh cấp nguồn 50A.

MCCB Schneider EZC100F3050 Sử Dụng Trip Unit Loại Nào?

MCCB Schneider EZC100F3050 sử dụng trip unit TMD, tức bộ bảo vệ từ nhiệt. Cơ chế này giúp thiết bị bảo vệ quá tải bằng phần tử nhiệt và bảo vệ ngắn mạch bằng phần tử từ.

MCCB Schneider EZC100F3050 Có Khác Gì So Với EZC100N3050?

MCCB Schneider EZC100F3050 thuộc Type F, thường có dòng cắt 10kA tại 415V. Trong khi đó, mã EZC100N3050 thuộc Type N thường được chọn khi cần khả năng cắt cao hơn, vì vậy người dùng nên đối chiếu dòng ngắn mạch tại vị trí lắp đặt trước khi chọn.
